Modular Container Camp Housing Hönnun fyrir námuvinnslusvæði rúmar meira en 600 starfsmenn

Modular Container Camp Housing Hönnun fyrir námuvinnslusvæði



Þetta útlistar ítarlega hönnun (sérsniðin af CBC) tillögu að eininga gámabúðahúsnæðisverkefni á námusvæði. Hönnunin miðar að því að rúma 50 einstaklingsherbergi fyrir stjórnendur og 600 starfsmenn (300 tveggja manna-herbergi) í þriggja-hæða byggingu með löngum-hliðum tengdum einingum með hurðum á stuttum endum, sem snúa hver að annarri yfir miðlægan gang. Hönnunin felur í sér létt stálþak og skilvirkt hringrásarkerfi.



Stjórnunarhúsnæði: 50 einstaklings-herbergi

Starfsmannahúsnæði: 600 starfsmenn → 300 tveggja manna-herbergi

Samtals nauðsynlegar einingar: 50 (staka) + 300 (tvöfaldar)=350 einingar

Hámarkshæð byggingar: 3 hæðir

Mál eininga:

Breidd: 2.438 m

Lengd: 6.000 m

Hæð: 2.700 m

Hver eining inniheldur:

Innbyggt þak og forsmíðað gólf

4 hornstangir

Veggplötur:

Langhliðar (2 hliðar): 5 spjöld hver → 10 spjöld

Stuttar hliðar (2 hliðar): 2 spjöld hver → 4 spjöld

Samtals veggplötur í hverri einingu: 14 plötur (75 mm þykkar samlokuplötur)

Gluggar og hurðir fyrirfram-uppsettir í veggspjöld

Innbyggt baðherbergi sem hentar 1–2 farþegum





Sérsniðna hönnunin leggur áherslu á að hámarka rýmisnýtni, tryggja öryggi og þægindi og auðvelda hraða dreifingu og sveigjanleika. Með því að samræma einingar meðfram langhliðum þeirra (6 m), nær skipulagið þéttara fótspor, styttri göngum til að komast betur út og sameinað útlit með léttri stálþekju.

Hönnunarkostir

Skilvirk rýmisnýting: Styttri gangar draga úr gönguvegalengdum og bæta aðgengi.

Öryggi og eftirlit: Miðgangur tryggir beint skyggni og eftirlit.

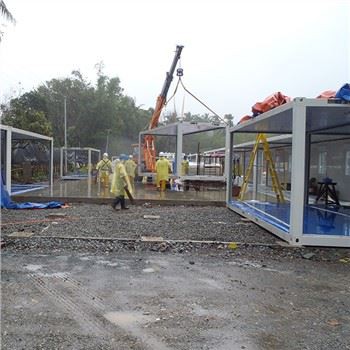

Hröð dreifing: Forsmíðaðar einingar og staðlaðar byggingaraðferðir gera kleift að setja saman hratt.

Skalanleiki: Auðvelt er að endurtaka hönnun til að auka getu eftir þörfum.





Hver blokk samanstendur af tveimur samsíða röðum gáma, með hurðum sem snúa hver að annarri yfir miðlægan gang. Helstu víddir eru:

Lengd: 48.76 m

Dýpt: 13.8 m

Hæð: ~8.7 m

Heildargólfflötur á hverri blokk er um 2.019 m², þar af þrjár blokkir samtals um 6.057 m².







Hver eining óbreytt:

1 forsmíðað hæð

1 samþætt þak (eining að ofan)

4 hornstangir

14 veggplötur (75 mm samloka):

Langhliðar (6 m): 5 spjöld hver → 10

Skammhliðar (2.438 m): 2 plötur hvor → 4

Hurðir/gluggar for-uppsettir í stuttum-hliðarplötum



Hluti	Magn á einingu	Samtals (360)
Forsmíðaðar gólfefni	1	360
Eininga-samþætt þak	1	360
Hornpóstar	4	1,440
75 mm samloku veggplötur	14	5,040





Á hæð á blokk:

Lengd=48.76 m

Breidd=1.8 m

Flatarmál=48.76 × 1.8=87.77 m²

Samtals gangar: 3 blokkir × 3 hæðir=9 gangar

Heildarflatarmál gangþilfars=9 × 87,77 ≈ 790 m²

→ Smíðuð með léttum stálbjálkum og málmþilfari eða trefjasementplötu.





Lágmark 3 stigaturnar í hverri blokk (fyrir útgang úr eldi í báðum endum og í miðjunni)

Samtals: 3 blokkir × 3=9 stigaturna

Hver turn: 3 hæðir, létt stálgrind, ristastígar

Áætlað stál á turn: -2,5 tonn
→ Alls stigastál: 22,5 tonn





Þakplansflötur á hverri blokk: 48,76 m × 13,8 m=672.9 m²

Gerðu ráð fyrir gafli eða einfalt -halla þaki með 5 gráðu halla → virkt svæði ≈ 675 m²/blokk

Þakkerfi:

Helstu þaksperrur @ 6,0 m bil (samræmd við dýptar samskeyti) → 3 hólf (0m, 6m, 12m)

Purlins @ 1,5 m oc

0,5 mm PPGI þakklæðning

Byggingarstálþyngd: -12 kg/m²
→ Á blokk: 675 × 12 =8.100 kg=8.1 tonn
→ Fyrir 3 blokkir:24,3 tonn

Þakklæðning (PPGI, 0,5 mm):

Heildarflatarmál=3 × 675=2,025 m²





Atriði	Magn
Gámaeiningar	360
– Tilbúið gólf	360
– Einingaþök	360
– Hornpóstar	1,440
– 75 mm samloku veggplötur	5,040
Miðgangur þilfarssvæði	790 m²
Stiga turnar	6
– Byggingarstál fyrir stiga	22,5 tonn
Ljós þakgrind úr stáli	24,3 tonn
Þakklæðning (0,5 mm PPGI)	2,025 m²





Fyrirhuguð hönnun, sérsniðin af CBC, fyrir námubúðahúsnæðið býður upp á áhrifaríka lausn sem jafnvægi virkni, öryggi og fagurfræðilega aðdráttarafl. Með stigstærð og einingaeðli veitir þessi hönnun sveigjanleika fyrir framtíðarstækkun á sama tíma og hún viðheldur háum lífskjörum fyrir bæði stjórnendur og starfsmenn.







Til að tryggja farsæla útfærslu, öryggi, endingu og rekstrarhagkvæmni hönnunar húsnæðis námubúðanna verður að huga að eftirfarandi viðbótarsjónarmiðum:



Stafla heilindi: Einingar verða að vera tryggilega samtengdar með því að nota ISO hornsteypu eða sérstök stöflunstengi til að standast vindupplyftingu og jarðskjálftakrafta. Flatpack gámahúsakerfi CBC er eitt það besta í Kína með meira en 10 ára reynslu á erlendum markaði, hefur veitt helstu stóru námufyrirtækjum eins og AMMAN, MTI í Indónesíu.

Grunnkerfi: Notaðu steypta púðagrunna, jarðskrúfur eða hauggrunna, allt eftir jarðvegsaðstæðum. Undirstöður verða að samræmast nákvæmlega við hornstaura eininga. CBC getur veitt skipulag og tillögur að grunninum.

Hliðvirkur: Búðu til þversveggi- eða klipptu veggi á milli eininga (sérstaklega við stigaturna og gangnamót) til að auka hliðarstöðugleika í þriggja hæða stillingum. Flatpack gámahús CBC gefur X axlabönd fyrir hvert forsmíðað gámahús í báðum langhliðum.





Fire-einkunnir spjöld: Vegg- og þaksamlokuplötur ættu að nota ó-brennanlega kjarna (td steinull) með lágmarksbrunagildi upp áEI 30(30 mínútna heilleiki og einangrun). CBC hefur valkosti fyrir mismunandi viðskiptavini/verkefni eins og EPS samloku fyrir lágkostnaðarverkefni, steinullarsamloku fyrir eldföst, PU samloka fyrir betri einangrun.

Brunaskilnaður: Settu upp-eldþolnar skiptingar á milli eininga ef staðbundin kóða krefjast hólfaskiptingar.

Fylgni við útgöngu: Miðgangar verða að uppfylla lágmarkskröfur um breidd (Stærri en eða jafnt og 1,8 m), og stigaturnar verða að hafa tvær sjálfstæðar flóttaleiðir á hverri hæð samkvæmt NFPA eða staðbundnum öryggisreglum um námuvinnslu.

Reykskynjarar og slökkvitæki: Settu upp í hverri einingu og sameiginlegum svæðum.

CBC getur útvegað aðlögun fyrir mismunandi verkefni byggt á mismunandi kröfum.





Einangrun: 75 mm steinullar- eða PIR-kjarnaplötur ná venjulega U-gildum upp á ~0,35–0,45 W/m²K-staðfesta hæfi fyrir staðbundið loftslag (mikill hiti eða kuldi).

Þéttingarstýring: Hafa gufuhindranir og fullnægjandi loftræstingu til að koma í veg fyrir þéttingu millivefs í röku umhverfi.

Hljóðeinangrun: Gakktu úr skugga um að vegg-/gólfsamstæður gefi meira en eða jafnt og 40 dB lofthljóðeinangrun milli herbergja, sérstaklega fyrir stjórnunarrými.





MEP Riser Zones: Hannaðu lóðrétta stokka (samþættir í stigaturna eða gangveggi) fyrir rafmagns-, vatns-, skólp- og fjarskiptalínur.

Forsmíðaðar veitutengingar: Hver eining ætti að hafa stöðluð nettengi (vatnsinntak/-úttak, rafmagnskló, frárennsli) til að hægt sé að tengja- hratt.

Frárennslisstjórnun: Tengdu baðherbergi við miðstýrt rotþró eða hreinsistöð; fela í sér endurvinnslu grávatns ef sjálfbærni er í fyrirrúmi.

Aflgjafi: Skipuleggðu vararafala og sólarorku-tilbúin þök ef ekki-net.

Flatpack gámahúsið frá CBC hefur innifalið að ofan, allt fyrirfram-uppsett í þakið, grunninn eða veggplötuna, þetta er mjög forsmíðað vara.





ADA/Inclusive Design: Að minnsta kosti 5% eininga (eða eins og krafist er í staðbundnum lögum) ættu að vera aðgengilegar-breiðari hurðir, rúllu-í sturtu, handföng.

Náttúrulegt ljós og loftræsting: Gakktu úr skugga um starfhæfa glugga í öllum einingum; íhuga klæðaglugga eða þakglugga á göngum ef dagsbirta er takmörkuð.

Persónuvernd: Settu glugga til að forðast bein-sjónlínu-á milli gagnstæðra herbergja; notaðu matt gler eða blindur þar sem þörf krefur.





Aðkomuvegir: Útvega 6 m breiða aðkomuvegi um hverja blokk fyrir neyðarbíla og sendibíla.

Bil á milli blokka: Halda meira en eða jafnt og 6 m bili milli blokka fyrir brunaöryggi og þjónustuaðgang.

Modular Flutningur: Staðfestu að 6,0 m × 2,438 m einingar uppfylli reglur um vegaflutninga á svæðinu (flestir venjulegir flutningagámar eru 2,438 m breiðir, þannig að þetta er venjulega ásættanlegt).





Tæringarvörn: Notaðu galvaniseruðu stálgrindur og húðun úr sjávar-flokki fyrir námuvinnslusvæði við strönd eða með miklum-rakastigi. Aðalgrindin í flatpack gámahúsi CBC eru galvaniseruð og vel máluð, endingartími getur náð í 15 ~ 20 ár.

Þakafrennsli: Hannaðu létt stálþak með viðeigandi halla (meira en eða jafnt og 3 gráður) og rennu-/niðurfallskerfi til að koma í veg fyrir að vatn komist í vatn.

Modularity fyrir framtíðarbreytingar: Hannaðu tengingar til að auðvelda skipti á einingum, endurstillingu eða afbyggingu fyrir flutning.





Byggingarleyfi: Skila byggingarútreikningum, brunavarnaáætlunum og lóðarskipulagi til sveitarstjórna. CBC veitir uppbyggingu útreikninga fyrir flatpack gámahúsið, sem byggir á 150km/klst vindhleðslu.

Umhverfisáhrif: Lágmarka jarðrask; nota gegndræpa slitlag fyrir göngustíga; stjórna afrennsli af stormvatni.

Vinnuheilbrigðisstaðlar: Uppfylla ILO eða innlenda húsnæðisstaðla fyrir námuvinnslu fyrir lágmarksgólfflötur á mann (venjulega meira en eða jafnt og 6 m²/manneskja).





Jaðargirðingar: Settu upp öruggar girðingar í kringum búðirnar með stýrðum inngöngustöðum.

Lýsing: Veita LED lýsingu meðfram göngum, stigum og jaðri fyrir næturöryggi.

Eftirlit: Íhugaðu eftirlitsmyndavélaumfjöllun við innganga og sameiginleg svæði.





Gæðaskoðun: Framkvæma lekaprófanir, rafmagnsöryggisprófanir og sannprófun burðarvirkis fyrir notkun. CBC's flatpack gámur er hægt að aðlaga út frá staðbundnum reglugerðum, sérstaklega fyrir rafmagns- og pípukerfi.

Notendahandbók: Útvega rekstrar- og viðhaldsleiðbeiningar fyrir stjórnendur tjaldbúðanna, þar á meðal staðsetningar fyrir lokun-veitna og neyðaraðgerðir.

Með því að taka á þessum sjónarmiðum við skipulagningu, innkaup og byggingu er hægt að afhenda einingabúðir CBC öruggt, þægilegt, endingargott og samhæft húsnæði sem styður rekstrarþarfir námuverkefnisins á sama tíma og það tryggir velferð farþega-.





Gámabúðahúsnæði CBC er sérstaklega vel-hentugt fyrirfjarlæg,-auðlindarík svæðiþar sem hefðbundin bygging er óframkvæmanleg vegna flutninga, loftslags eða skorts á innviðum. Helstu marksvæði eru:

A. Ástralía

Hvers vegna: Heimili sumra af stærstu járngrýti, kola-, gull- og litíumnámum heims (td Pilbara-hérað í Vestur-Ástralíu).

Skilyrði: Miklir afskekktir staðir, mikill hiti, strangir öryggis- og gististaðlar (td FIFO – Fly-In-Fly-Out camps).

Krafa: Mikil þörf fyrir hraðri-uppsetningu, endingargóðum og samhæfðum verkamannaþorpum.

B. Kanada (Norðursvæði, Alberta, Breska Kólumbía)

Hvers vegna: Helstu námuvinnslur í gulli, kopar, nikkeli og sjaldgæfum jarðefnum.

Skilyrði: Harðir vetrar, sífreri, takmarkaður aðgangur að vegi-einingaeiningar með mikilli einangrun eru nauðsynlegar.

Reglugerðir: Mikil áhersla á samráð frumbyggja, umhverfisvernd og velferð starfsmanna.

C. Chile og Perú (Andes-svæðið, Suður-Ameríka)

Hvers vegna: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

Skilyrði: Jarðskjálftavirkni, þurrt loftslag, skipulagslegar áskoranir í fjalllendi.

Stefna: Aukin eftirspurn eftir ESG-tímabundnu húsnæði með lítil umhverfisáhrif.

D. Sub-Afríka sunnan Sahara (td Lýðveldið Kongó, Gana, Namibía)

Hvers vegna: Ríkt af kóbalti, gulli, demöntum og úrani.

Skilyrði: Takmörkuð staðbundin byggingargeta, öryggisáhyggjur, hitabeltisloftslag.

Þarftu: Öruggar, stigstærðar og auðveldlega losaðar búðir sem hægt er að flytja.

E. Miðausturlönd (Saudi Arabía, Óman, UAE)

Hvers vegna: Stækka jarðefnaleit samkvæmt landsbundnum fjölbreytniáætlunum (td Saudi Vision 2030).

Skilyrði: Mikill hiti, sandstormur, hröð tímalínur verkefna.

Val: Loft-klæddar, sand-þolnar einingaeiningar með samþættum MEP-kerfum.

F. Indónesía og Papúa Nýja Gínea

Hvers vegna: Helstu nikkel-, kopar- og gullframleiðendur.

Skilyrði: Hitabeltisregnskógur, mikill raki, monsúntímabil, flutningar á eyjum.

Krafa: Tæringarþolin-efni, hækkuð undirstaða, mygluþolnar-innréttingar.





Tegund viðskiptavinar	Einkenni
Helstu námufyrirtæki	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold – starfrækja stórar-námur með langri-lífi sem krefjast 500–2,000+ manna búða.
Námumenn á meðal-stigi	Equinox Gold, Pan American Silver, Lundin Mining – þarfnast sveigjanlegra,-kostnaðarhagkvæmra lausna fyrir 100–500 starfsmenn.
Unglinga landkönnuðir	Smærri fyrirtæki sem stunda boranir eða hagkvæmniathuganir – krefjast skammtíma-(6–24 mánaða) búða með auðveldum flutningi.
EPC verktakar	Fyrirtæki eins og Fluor, Bechtel, Worley eða Ausenco útvega oft tjaldbúðir sem hluta af turnkey námuuppbyggingarpökkum.
Ríkis- eða ríkisfyrirtæki í-eigu	Í löndum eins og Kína (CMOC), Rússlandi (Norilsk Nickel) eða Chile (Codelco) sjá ríkis-stuðningsaðilar um húsnæðiskaup.





Dreifingarhraði: Námur þurfa búðir í notkun innan 8–16 vikna-modular beats stick-byggðar um 40–60% í tíma.

Kostnaðarhagkvæmni: Minni vinnuafli,-verksmiðjustýrð gæði og endurnýtingarmöguleikar draga úr heildarkostnaði (Total Cost of Ownership).

ESG og velferð starfsmanna: Nútíma námuverkamenn verða fyrir þrýstingi um að útvega virðulegt húsnæði-einkaherbergi, baðherbergi, Wi-Fi og afþreyingarrými eru nú staðlaðar væntingar.

Sveigjanleiki í líftíma verkefnisins: Hægt er að stækka, minnka eða færa búðirnar eftir því sem áfangar námunnar breytast.





Einstaklingsgerð CBC gámabúðahúss sem lýst er-með tveggja-raða, miðlægum gangi, 3-hæða stöflun með léttu stálþaki - er fullkomlega staðsett fyrirstór-námuverkefni á afskekktum svæðum í Ástralíu, Kanada, Rómönsku Ameríku og Afríku. Það er í takt við rekstrarþarfirhelstu námuhús og EPC verktakasem forgangsraða hraða, öryggi, sveigjanleika og samræmi.

CBC samþættaöfluga verkfræði, loftslagssértæka-hönnun og fulla-þjónustu(þar á meðal þrif, viðhald og veitustjórnun) er að fanga hæsta verðmæti í þessum vaxandi markaðshluta, við höfum nú þegar mörg árangursrík verkefni á Filippseyjum, Indónesíu, Chile og svo framvegis.
