SKÝRSLA BYGGINGARGREININGAR
8-Húsa blönduð stálgrindarbygging í Manila, Filippseyjum

Staðsetning verkefnis:Manila (NCR), Filippseyjar
Gildisskoðun:Tonga, Nýja Kaledónía (Frakkland), Papúa Nýja Gínea, Chile, Perú
Hönnunarkóði:NSCP 2015 (Filippseyjar)

101

1. Byggingar- og byggingarstillingar

Parameter	Lýsing
Skipuleggja stærðir	20.0 m × 20.0 m
Heildarhæð	36,9 m (frá jarðhæð að þaki almenningsrýmis)
Dálkarit	3 lengdarásar (A, B, C)
A–B span	13,2 m (stór span)
B–C span	6.8 m
Flóabil (1–2 / 3–4)	5.9 m
Flóabil (2–3)	8,2 m (innri vík)
Samtals dálkar	12 (4 á ás)

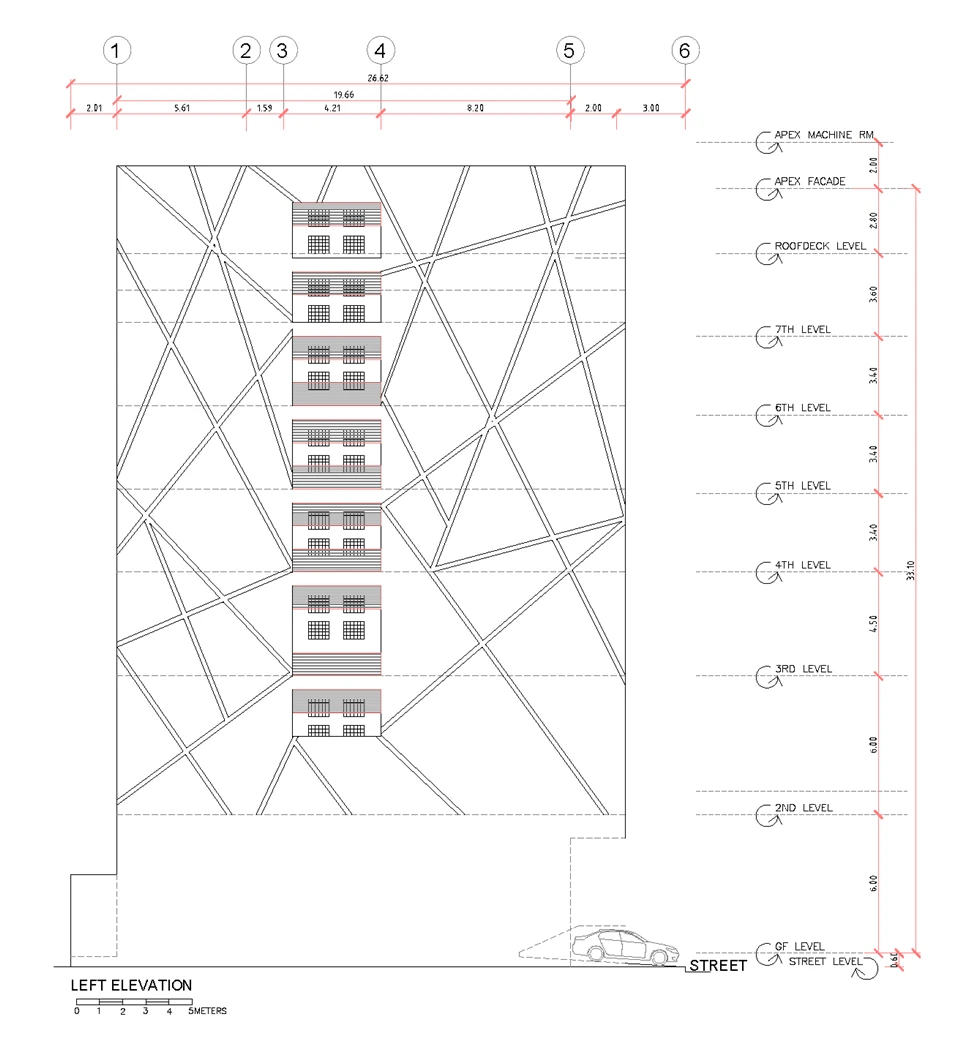

1.1 Hæð og umráð

Gólf	Umráð	Hæð hæð (m)	Uppsöfnuð hæð (m)
1F	Bílastæði + millihæð	6.0	6.0
2F	Vöruhús	6.0	12.0
3F	Skrifstofa	4.5	16.5
4F	Skrifstofa	3.4	19.9
5F	Íbúðarhúsnæði	3.4	23.3
6F	Íbúðarhúsnæði	3.4	26.7
7F	Íbúðarhúsnæði	3.4	30.1
8F	Þak almenningsrými	2.8	32.9
Heildarbyggingarhæð (yfir GL)			~36.9

102

2. Hönnunarálag samkvæmt NSCP 2015

2.1 Þyngdarálag

Umráð	Yfirlagðir dauðir (SDL, kPa)	Lifandi álag (LL, kPa)
Bílastæði (1F)	1.5	5.0
Vöruhús (2F)	1.0	6.0
Skrifstofa (3F–4F)	1.5	3.0
Íbúðarhús (5F–7F)	1.5	2.0
Þak almenningsrými (8F)	2.0	4.8 (almenningur)

Gólfkerfi: 130 mm samsett plata á stálþilfari (sjálf-þyngd ~2,8–3,2 kPa að meðtöldum grind).

2.2 Vindálag (NSCP 2015 §207)

Grunnvindhraði:250 km/klst (69 m/s, 3 sekúndna vindhviða) – Manila, NCR

Útsetningarflokkur:B (þéttbýli)

Umráðaflokkur:III (blandað-notkun, mikilvægi þáttur I_w = 1.15)

Hönnunarþrýstingur @ þak:~3,5–4,2 kPa (breytilegt eftir svæði og klæðningu)

Ráðandi vindátt:20 m andlit; veltandi augnablik stuðlar verulega að kröfum um ássúlu.

2.3 Jarðskjálftaálag (NSCP 2015 §208)

Parameter	Gildi	Athugasemdir
Jarðskjálftasvæði	Svæði 4 (Metro Manila)	Mikil skjálftavirkni
Kortlagt S_s	~1.10g	Stutt-tímabil litrófshröðun
Kortlagt S₁	~0.64g	1-sekúndu litrófshröðun
Site Class	D (gert ráð fyrir)	Stífur jarðvegur; varlega samþykkt
S_DS	0.85g	Hannaðu litrófshraða með stuttu-tímabili.
S_D1	0.64g	Hönnun 1-s litrófshröðunar
Skjálftahönnunarflokkur	D
Svarbreytingarstuðull (R)	8.0	Special Steel Moment Frame (SMF)
Mikilvægisþáttur (I_e)	1.0	Hefðbundið gistirými

Áætlaður grunnskurðarstuðull C_s≈ 0,106 (W). Grunnskurður ≈ 0,106 × heildarskjálftaþyngd.

2.4 Álagssamsetningar (NSCP 2015 §203 – Styrktarhönnun)

Samsetning	Formúla	Stjórnandi takmörkunarríki
LC1	1.2D + 1.6L + 0.5L_r	Þyngdarafl (bjálkar, samsett plata)
LC2a	1.2D + 1.0E + 0.5L	Jarðskjálftafræði (súlur, rammarek)
LC2b	0.9D + 1.0E	Jarðskjálftaveltur/netalyfting
LC3	1.2D + 1.0W + 0.5L	Vindur veltur hliðarathugun
LC4	1.2D + 1.0W + 0.5L + 0.5L_r	Vindur (klæðning og rek)

3. Byggingarkerfi og greining

3.1 Lateral-Force-viðnámskerfi (LFRS)

Special Steel Moment-Resisting Frame (SMF)í báðar áttir.

Með aðeins 3 dálkalínur, byggir 20 m × 20 m byggingin á djúpum súlum og tengingum frá bjöllum-til-dálka. 13,2 m breiddin (A–B) krefst tiltölulega djúpra grinda (W24–W27 svið) fyrir þyngdarafl auk jarðskjálftahreyfinga.

Í þverstefnunni (A–C) samanstendur grindin af tveimur ójöfnum breiddum: 13,2 m + 6.8 m. Stífleiki sérvitringur er í meðallagi; torsion fyrir slysni samkvæmt NSCP §208.5.5.2 verður að hafa í huga.

3.2 Gólfgrind

13,2 m span: Aðal samsettir rimlar @ ~2,5 m bil með aukabitum sem spanna 5,9 m / 8,2 m.

6,8 m span: Hefðbundið skipulag samsettra geisla; stálhluti af W16–W18 sviðinu.

130 mm samsett málmþilfar með steypufyllingu veitir þindvirkni (álagt með styrkingu fyrir jarðskjálftaþindkrafta).

3.3 Grunn- og dálkagrunnar

Mottur eða hlaðinn grunnur sem er dæmigerður fyrir síðuna í Manila (alluvial / lahar útfellingar).

Fastar-grunnsúlutengingar bæta skjálftavirkni og draga úr veltuþörf á mottunni.

4. Stáltonnamat (nákvæmt magntak-af)

Allir stálhlutar eru ASTM A572 Gr. 50 (F_y= 345 MPa) eða ASTM A992 (F_y= 345 MPa). Þyngd byggð á AISC 360-22 hlutatöflum (Verður skipt út fyrir jafna kínverska staðla sem verða Q355B/Q235B við framleiðslu).

4.1 Dálkar

Tier	Gólf	U.þ.b. kafla	Þyngd (kg/m)	Lengd/hlutur (m)	Magn	Heildarþyngd (kg)
T1 (grunnur)	1F–2F	W14×311 (W360×463)	463	12.0	12	66,672
T2	3F–4F	W14×211 (W360×314)	314	7.9	12	29,773
T3	5F–7F	W14×132 (W360×196)	196	10.2	12	23,990
T4 (þak)	8F	W14×90 (W360×134)	134	2.8	12	4,502
Samtala – dálkar						124,937

4.2 Aðalgrind og aukabitar

Spönn / Stefna	Dæmigerður kafli	Þyngd (kg/m)	Heildarlengd (m)	Magn	Heildarþyngd (kg)
A–B aðal (13,2 m)	W27×102 (W690×152)	152	13.2	32	64,205
B–C aðal (6,8 m)	W21×62 (W530×92)	92	6.8	32	19,986
Aukabitar (5,9 m)	W16×31 (W410×46)	46	5.9	120	32,568
Aukabitar (8,2 m)	W18×40 (W460×60)	60	8.2	60	29,520
Samtala – Bjálkar og grindur					146,279

4.3 Gólfkerfi & Ýmislegt stál

Hluti	Svæði / Magn	Þyngd eininga	Heildarþyngd (kg)
Samsett málmþilfar (galvanhúðað, 1,2 mm botn)	8 hæðir × 400 m²=3, 200 m²	12 kg/m²	38,400
Skurpinnar (19 mm þvermál × 80 mm)	~6.400 naglar	0,26 kg/foli	1,664
Hliðvirkur (þak- og gólfþind)	L-hluti og horn	-	12,500
Stiga, handrið, þakskjár	Eingreiðslu	-	8,500
Tengingar, grunnplötur, skeytaplötur	~12% af rammaþyngd	-	36,800
Samtala – Gólf & Ýmislegt. Stál			97,864

4.4 Heildarstálmagn Samantekt

Flokkur	Þyngd (kg)	tonn (MT)
Dálkar	124,937	124.9
Bjálkar og grindur	146,279	146.3
Gólfkerfi & Ýmislegt. stáli	97,864	97.9
Heildarbyggingarstál	369,080	~370
+ Viðlaga (10%) vegna hönnunarþróunar	36,908	~37
Heildarupphæð (ráðlögð þyngd fjárhagsáætlunar)	405,988	~480

Þyngd stáleiningar:~480 kg/m² af brúttógólfflötur (8 hæðir × 400 m²=3,200 m²).
Áætlaður efniskostnaður (Filippseyjar, framleitt stál):Vinsamlegast spurðu CBC fyrir frekari upplýsingar. Uppsetning og eldvörn eru til viðbótar.

5. Helstu hönnunarsjónarmið (Manila-sérstakt)

P-Delta & drift:Með allt að 6,0 m hæðahæð og 36,9 m heildarhæð eru annars stigs áhrif veruleg. Stöðugleikastuðullinn θ skal vera minni en eða jafn og 0,10. Gefðu SMF sterka-dálka/veika-geislahlutföll.

Óreglu í skjálftum:Ójöfn flóaskipan (5,9 m / 8,2 m / 5,9 m) og tvær ólíkar spannir skapa óreglu á skipulagi (gerð 1a). Snúningsmögnun fyrir slysni (A_x) samkvæmt NSCP §208.5.5.2 krafist.

Mjúka söguskoðun:1F bílastæði (6,0 m) á móti . 5F-7F íbúðarhúsnæði (3,4 m). Stífleiki augnabliksramma verður að vera í réttu hlutfalli til að koma í veg fyrir lóðrétta óreglu tegund 1a (stífleiki-mjúk saga).

Tengingarupplýsingar:Boltaðar framlengdar endaplötur (BEEP) eða soðnar óstyrktar flansar (WUF-W) tengingar, sem eru forhæfðar samkvæmt AISC 358-22 fyrir SMF, eru nauðsynlegar samkvæmt NSCP jarðskjálftahönnunarflokki D.

Tæringarvörn:Suðræn sjávarandrúmsloft í Metro Manila. HDG (heitgalvaniseruð) eða ólífræn sinkríkur grunnur + epoxý millistig + alífatísk pólýúretan yfirhúð til að uppfylla C4 umhverfi samkvæmt ISO 12944, sem nær endingartíma sem er meira en eða jafnt og 30 ár.

6. Mat á nothæfi - Kyrrahafsströndin

Fyrirhuguð hönnun er metin með tilliti til framseljanleika til fimm annarra Kyrrahafssvæðisþjóða."Á beint við" þýðir að hægt er að samþykkja Manila hönnunina með minniháttar lagfæringum; „Uppfærsla krafist“ þýðir að endurskoða verður stærð meðlima eða hliðarkerfi; „Mikil endurhönnun“ þýðir að þörf er á nýju burðarvirki.

6.1 Tonga

Parameter	Manila (grunnlína)	Tonga (NBCKT / AS/NZS 1170)	Námsmat
Vindhraði (3 sekúndur vindhviða)	250 km/klst (69 m/s)	180–200 km/klst (flokkur N3-N4)	MS vindhviða aðeins lægri, en allt að 250 km/klst á hvirfilbyljum.
Jarðskjálftahætta	Hátt (svæði 4)	Í meðallagi (svæði 2, a_gR ~0.20g)	Hliðarkraftar eru 40–50% af eftirspurn í Manila.
Byggingaráhrif	Augnabliksgrind með djúpum bjöllum		Svifmörk geta verið slakað; köflum gæti hugsanlega fækkað um 10-15%.
Almennt hæfi	Gott – á við með hóflegu eftirliti með súlu-/vindreki.

6.2 Nýja Kaledónía (Frakkland)

Parameter	Manila	Nýja Kaledónía (EN 1998 / EN 1991)	Námsmat
Jarðskjálftar	Hátt	Í meðallagi (svæði 3, a_gR ≈ 0.16g)	Jarðskjálftaskjálftaskerðing ~30% af Manila; þó EN 1998 sveigjanleikaflokkur DCM krafist.
Vindur	250 km/klst	36 m/s (10-mín meðaltal), ~50 m/s vindhviða (~180 km/klst)	Vindþrýstingur er lægri; rek ekki krítískt.
Byggingaráhrif	Stálhlutar gætu verið minnkaðir um 15–25% ef skipt er út evrópskum valshlutum (HEA/HEM).
Almennt hæfi	Gott – hagræðing meðlima möguleg.

6.3 Papúa Nýju Gíneu

Parameter	Manila	PNG (PNGS 1001-1982 / AS/NZS 1170)	Námsmat
Jarðskjálftar	Hátt	Mjög hátt (Zone 1, PGA Stærra en eða jafnt og 0,40g)	PNGS 1001 hættukort sem eru sambærileg við Manila, en kóðann skortir fíngerða sveigjanleikaákvæði.
Vindur	250 km/klst	45 m/s (10-mín meðaltal) ~160 km/klst vindhviða	Lægri vindur; skjálftahrina stjórnar.
Byggingaráhrif	Samþykkja hærri R-stuðul? PNGS takmörkuð leiðsögn; ISO 3010 eða ASCE 7-22 notað. Hlutar líklega líkir Manila, en þörf er á nákvæmri skjálftaskoðun.
Almennt hæfi	Skilyrt hentugur - krefst staðbundinnar verkfræðingsvottunar og uppfærðrar PNGS samræmisskoðunar.

6.4 Chile

Parameter	Manila	Chile (NCh 433 Of.96 Mod.2012)	Námsmat
Jarðskjálftar	Hátt	Extreme (svæði 3, grunnklipping 1,4–18,2% W)	Jarðskjálftaskerðing í Chile getur verið 2× til 3× af NSCP eftir tímabili.
Vindur	250 km/klst	Í meðallagi (30–35 m/s vindhviða)	Ekki stjórnandi.
Byggingaráhrif	NCh 433 kveður á um ströng sviftakmörk (0,002 klst_sx). Þriggja dálka línuskipulag skapar alvarlega óreglu í snúningi. Mælt er með tvískiptu kerfi (SMF + EBF eða steypukjarni).
Almennt hæfi	Mikil endurhönnun krafist.Bættu við braced bays eða RC kjarna; súlustærðir aukast um 30–50% yfir grunnlínu Manila.

6.5 Perú

Parameter	Manila	Perú (E.030-2016)	Námsmat
Jarðskjálftar	Hátt	Mjög hátt (svæði 4, strand Lima Mw > 8.0 fær)	Teygjanleg grunnklippa ~0,12–0,15 W; R=7 fyrir SMF.
Vindur	250 km/klst	Lágt (~30 m/s)	Hverfandi.
Byggingaráhrif	E.030 framfylgir sterkum-dálki/veikum-geisla og reki Minna en eða jafnt og 0,007 klst._sx. Núverandi SMF gæti virkað, en landsbyggingarreglugerð Perú krefst staðbundinnar hættugreiningar. Dálkahlutar þurfa líklega 15–25% til viðbótar yfir Manila.
Almennt hæfi	Mögulegt með jarðskjálftauppfærslu.SMF er leyfilegt; Stífleiki á heimsvísu verður að sannreyna miðað við rekamörk í Perú.

7. Uppbyggingarhagræðingartækifæri

Stefna	Hugsanleg sparnaður (MT)	Athugasemdir
1. Endurskoðun gólfkerfis (eftirspennt steypuplata)	80–100	Stálgrind skipt út fyrir RC; þyngdarsparnaður úr stáli á móti auknum steypukostnaði.
2. Samsettar súlur (CFT – Steinsteypa fyllt rör)	40–55	Minnka dálkstálsvæði; auka stífleika og eldvörn.
3. Bjartsýni stáleinkunn (Gr. 65 fyrir dálka)	20–30	Hærri styrkur leyfir smærri hluta; athugaðu framboð á staðnum.
4. Fáguð tengihönnun	10–15	Notaðu plasthönnun tenginga til að draga úr fjölda stífna.
5. Forsteyptir stigar og óbyggt stál	5–8	Skiptu um tilbúna stálstiga fyrir forsteypta steypu eða létt kerfi.
Alger raunhæf lækkun	100–130	~20–27% af grunnlínu

8. Niðurstaða og tilmæli

Grunnlínuhönnun Manila er í samræmi við kóða og öflug.3-súlulína Special Moment Frame (SMF) kerfið þolir samsettan vind (250 km/klst vindhviða) og jarðskjálfta (S)_DS=0.85g, S_D1=0.64g) kröfur á Filippseyjum, að því gefnu að hlutföll með sterkum dálkum/veikum geisla og fyrirframhæfðar SMF-tengingar séu notaðar.

Heildarþyngd burðarstáls ≈ 480 MT (405 MT grunnur + 10% ófyrirséð).

Svæðisbundin framseljanleiki:

Tonga og Nýja Kaledónía:Gildir með mögulegri fækkun liða (lægri jarðskjálftaþörf).

Papúa Nýja Gínea:Skilyrt hentugur – verður að staðfesta með núverandi PNGS jarðskjálftaviðauka og staðbundnum kóðauppfærslum.

Chile:Krefst tvöfalt kerfis eða stífaðs ramma vegna mikillar jarðskjálftaskerðingar (NCh 433). Stálstál getur hækkað um 30–50%.

Perú:Mögulegt með 15–25% súluuppfærslu og staðbundinni hættugreiningu samkvæmt E.030.

Hagræðingarmöguleikar:Með því að nota samsettar súlur, bjartsýni stálflokka eða önnur gólfkerfi gæti stálþyngd minnkað niður í ~350–380 MT og sparað ~$42.000–$55.000 USD í efni.

Næstu skref:Framkvæma 3D endanlegt frumefnisgreiningu (SAP2000/ETABS) til að sannreyna náttúrulegt tímabil, rek og stöðugleika P-delta; betrumbæta dálka-splæsingar og tengingarupplýsingar; og framkvæma svæðisbundna jarðtæknirannsókn til að ganga frá grunnhönnun.

108
