Byggingarhönnun fyrir 75m×75m×9m stálvöruhús (Port Moresby, PNG)

Byggingarhönnun og magnskrá fyrir 75m×75m×9m stálvöruhús (Port Moresby, PNG)





Stærð: 75m(L)×75m(B)×9m(H) (þakhæð)

Staðsetning: Port Moresby, Papúa Nýju-Gíneu

Vindálag: 120km/klst (33,33m/s), ekkert snjóálag, ekkert skjálftaálag

Byggingarskipulag: 3 samfelldar spann ×25m á span (breiddarstefna); 75m lengdarstefna (dálkabil fínstillt fyrir vindviðnám og hagkvæmni)

Efni um girðingu: 0,4 mm litað stál ein lak (þak og veggur)

Hönnunarviðmið: Byggt á AS/NZS 1170 (ástralskur/nýja-sjálenskur byggingarstaðall) (samþykktur í PNG fyrir mannvirkjagerð) og GB 50017-2017 (kínverskur stálbyggingarhönnunarstaðall) (fyrir alþjóðlegan útflutningssamhæfni stálbyggingar)

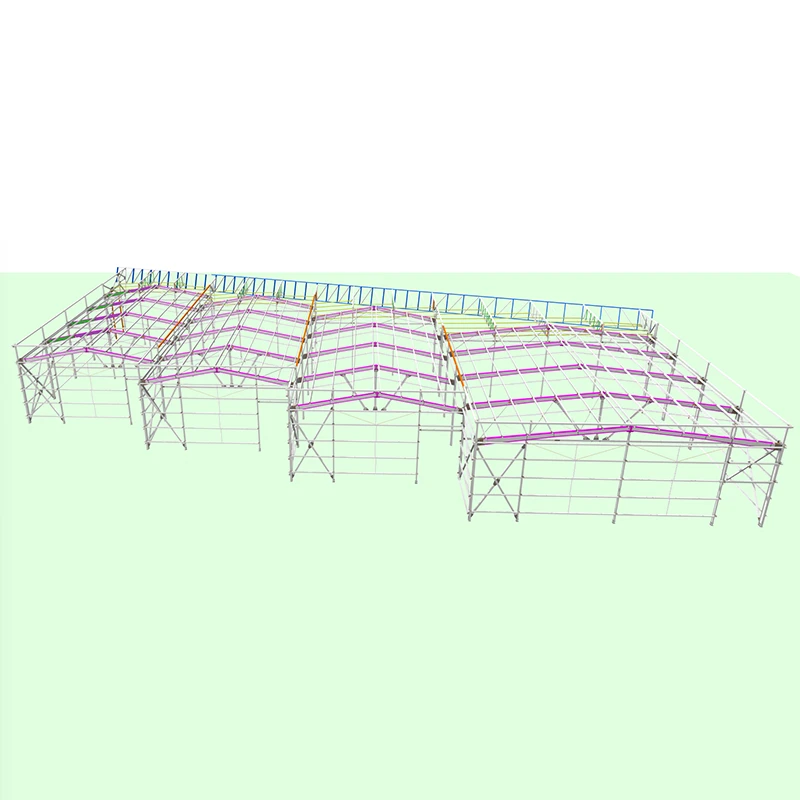

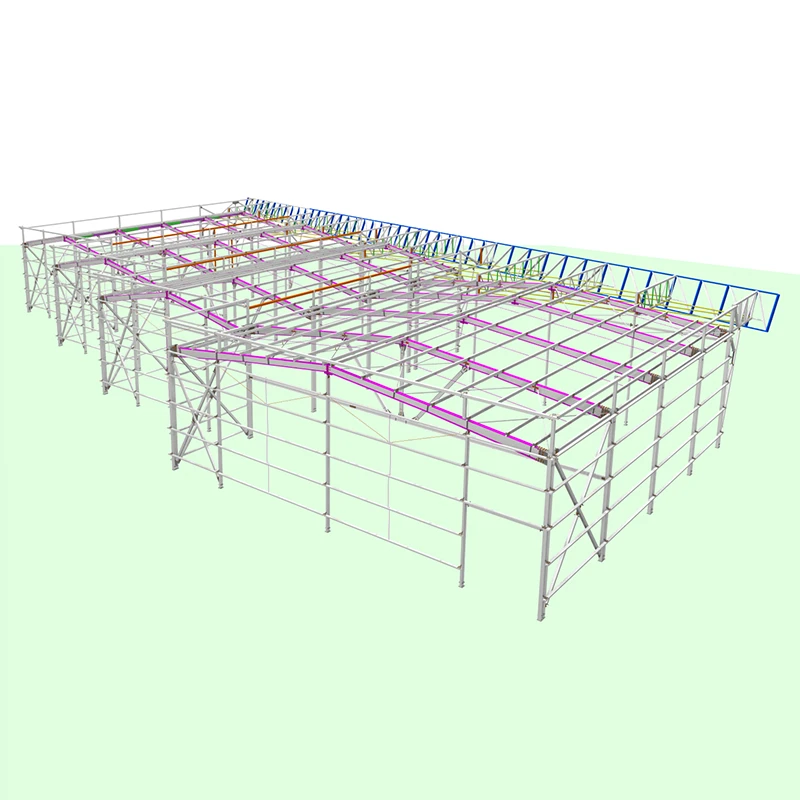

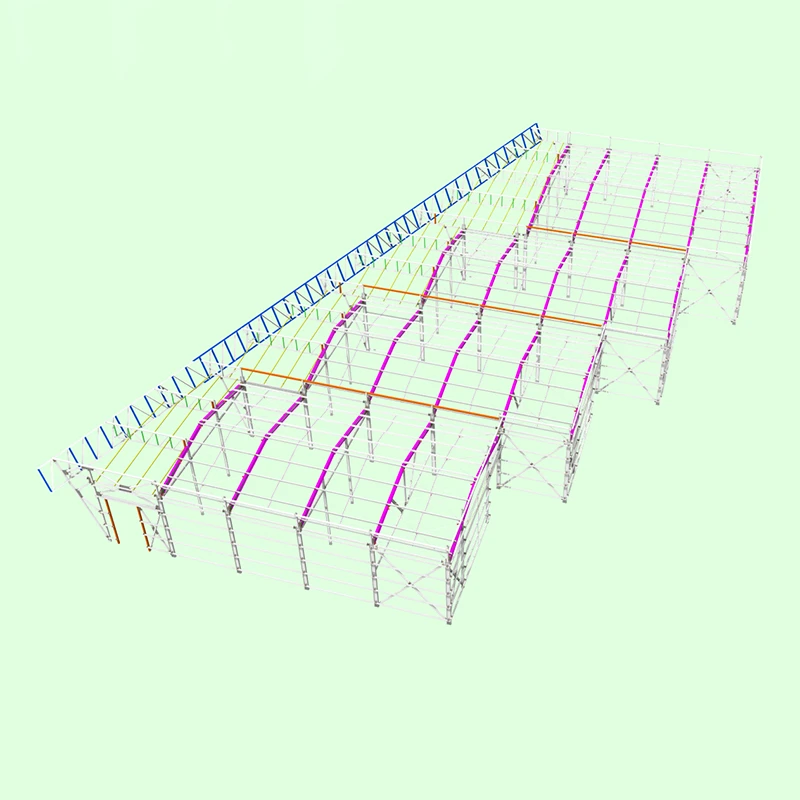

Gátt stíf ramma stálbygging(ákjósanlegt fyrir stóra-iðnaðarvörugeymslu, létt, hröð smíði, framúrskarandi vindþol)

Span: 3×25m samfelldur stífur rammi (breidd:75m), engin miðsúla á hverju spanni til að hámarka nýtingu vöruhúsarýmis

Lengd Stefna Dálkabil: 7,5m (10 hólf í 75m lengd), jafnvægi fyrir vindburð og burðarefnahagkvæmni

Eave Hæð: 9m (uppfyllir almenna vörugeymslu/hleðslu-kröfur um notkun affermingarbúnaðar, dregur úr vindálagi samanborið við 12m hæð)

Þakhalli: 5% (1:20) (PNG er suðrænt regnsvæði, tryggir frárennsli regnvatns; engin snjóálag, lág halli er hagkvæmt)





(1) Portal Frame Bears (25m span)

kafla: H-laga soðinn hlutur H550×250×8×12 (flans 12mm, vefur 8mm) fyrir 25m aðalspennu; H450×200×6×10 fyrir tengingu ramma við spannarsamskeyti (fínstillt fyrir 9m hæð, minni eigin-þyngd en viðhalda styrkleika)

Efni: Q355B lágt-blandað hár-styrkt stál (yfirburðarþol, hentugur fyrir vindálags-ráðandi uppbyggingu, kostnaðar-hagkvæmt fyrir útflutning)

Tenging: Stíf boltuð-soðin tenging milli bjálka og súlu (tryggir ramma heilleika fyrir vindþol)



(2) Portal Frame dálkar

kafla: H-laga soðinn hlutur H600×300×10×14 (þaksúla, ber hámarks vindálag og lóðrétt álag); H500×250×8×12 (innri rammasúla) (minni hlutahæð samanborið við 12m hönnun, aðlöguð að lægri vindstund í 9m hæð)

Efni: Q355B lágt-blendi hár-styrkt stál

Grunnur: Súlubotn með akkerisbolta M36×900 (gráðu 8,8 hár-styrkur bolti), tengdur við járnbentri steinsteypu sjálfstæðan grunn (grunnhönnun: C30 steypa, 1,8m×1,8m×1,4m í hverri súlu, uppfyllir kröfur um PNG jarðvegsburðargetu og passar við minni súluálag)



(3) Purlins (þak og veggur)

Kjarnahluti til að festa 0,4 mm litstál blað, fínstillt fyrir vindsogþol (mikilvægt fyrir 120 km/klst vindhraða)

Roof Purlin: Kalt-myndaður C-hluti C200×70×20×2,5 (bil 1,2m), efni: Q235B kalt-myndað stál (and-vindsog, nægjanleg stífleiki fyrir 0,4mm þakplötu; óbreytt vegna stöðugrar þakþekju)

Wall Purlin: Kalt-myndaður C-hluti C160×70×20×2.0 (bil 1,5m), efni: Q235B kalt-myndað stál (minnkaður hluti miðað við 12m hönnun, aðlagaður 9m vegghæð og lægra hliðarvindálagi)

Spelkur: Galvaniseruðu kringlóttu stáli φ16 (lárétt þak, lóðrétt veggspelkur) + hornstál L50×5 (spelkustuðningur), tryggir burðarvirki hliðarstöðugleika undir sterkum vindi (óbreytt, viðheldur stöðugleika fyrir ramma span)



(4) Þak- og vegggirðing

Efni: 0,4 mm þykkt litað stál ein lak (galvanhúðuð botn meira en eða jafnt og 80g/㎡, PVDF húðun fyrir suðræna and-tæringu, aðlagað háum hita/raka PNG)

Lagfæring: Sjálf-borandi skrúfur ST5.5×25 (EPDM vatnsheld þétting) til að tengja plötur við stöng (bil 300 mm eftir lengd blaðs, 500 mm eftir breidd blaðs) – hönnun gegn-vindlosun (óbreytt, í samræmi við kröfu um vindálag)





Aðlagast PNG suðrænum loftslagi, vörugeymslu og vindþol; allar hurðir/gluggar nota ramma úr áli (-tæringarvörn) með vindþéttum þéttilistum, fínstillt fyrir 9m hæð þakskeggs.





Staða: 1 miðsvæði (25m) á 75m-hliðarveggnum (miðstaða, ákjósanleg fyrir innri flutninga)

Forskrift: 2 sett af 4m(B)×4,5m(H) stálrennihurðum fyrir iðnaðarhurðir (alls 8m breidd, uppfyllir aðgang að stórum ökutækjum; hæð minnkað úr 5m í 4,5m til að passa við 9m þakhæð, betri vindþol)

Magn: 2 sett (1 aðalinngangur, 1 aukainngangur/neyðarútgangur)





Staða: Báðir endar 75m-hliða hliðarvegganna (nálægt rammasúlur, burðarstyrking)

Forskrift: 0,9m(B)×2,1m(H) þjófavarnar-þjófnaðarvörn úr áli (með vindheldri löm og þéttilist, óbreytt forskrift þar sem hún uppfyllir þarfir starfsmanna)

Magn: 4 sett (2 á hlið, jafnvægi skipulag fyrir flæði starfsmanna)





Staða: Efri hluti 75m-hliðarvegganna (0,8m fyrir neðan þakskegg, stilltur fyrir 9m hæð, forðast beint sólarljós, hámarkar krossloftun)

Forskrift: 1,5m(B)×1,2m(H) gluggar úr áli (efst-hengdir gerð, vindþolsstig Stærra en eða jafnt og 6, með moskítóneti – aðlagað PNG hitabeltisskordýraumhverfi; óbreytt forskrift fyrir nægilega loftræstingu)

Skipulag: Bil 7,5m (sama og súlubil), 20 gluggar á hliðarvegg, alls 40 gluggar (2 langir hliðarveggir, óbreytt magn til að viðhalda skilvirkni loftræstingar)

Virka: Náttúruleg loftræsting + lýsing, enginn viðbótarkostnaður við vélrænan loftræstingu; topp-hönnuð hönnun kemur í veg fyrir að regnvatn komist í gegnum rigningartímabilið





Staða: 75m-breiddir endaveggir (3 spann × 2 gluggar á span)

Forskrift: 1,2m(B)×1,0m(H) fastur gluggi úr áli + neyðarbrjótanlegt gler (óbreytt forskrift, uppfyllir brunaöryggisstaðla)

Magn: 6 sett (uppfyllir alþjóðlega brunaöryggisstaðla)







AS/NZS 1170.0:2020: Byggingarhönnun – Almennar meginreglur

AS/NZS 1170.2:2021: Byggingarhönnunaraðgerðir – Vindaðgerðir (kjarni fyrir 120km/klst vindálagsútreikning)

AS/NZS 3679.1:2016: Stál fyrir almenna burðarvirki (efnisstaðall)

GB 50017-2017: Kóði fyrir hönnun stálvirkja (útflutningssamhæfni við hönnun stálbyggingar)

GB 50185-2010: Kóði fyrir hönnun á girðingum bygginga (fyrir 0,4 mm lit stálplötu og purlin hönnun)





Umbreyttu vindhraða í grunnvindþrýsting samkvæmt AS/NZS 1170.2:

Vindhraði V=120km/klst=33.33m/s (Port Moresby, opið landslag, landslagsflokkur C)

Grunnvindþrýstingur $w_0=0.5ρV^2$ (loftþéttleiki $ρ=1.2kg/m^3$)

$w_0=0.5×1,2×33,33^2=$666,56Pa

Vindþrýstingur við 9m þakhæð: $w_z=w_0×k_z×k_c$ (hæðarstuðull $k_z=1.08$, landslagsstuðull $k_c=1.0$) → $w_z=$719,88Pa





25m-gáttarbjálki: Beygjustund $M=1.2×$dauðálag$ + 1.5×$vindálag $=786kN·m$; burðarþol $M_u=852kN·m > M$, uppfyllir kröfur

Eave dálkur: Áskraftur $N=1.2×$dauðálag$ + 1.5×$vind hliðarálag $=1085kN$; þrýstiburðargeta $N_u=1260kN > N$, uppfyllir kröfur (minnkað álag miðað við 12m hönnun)

Þakbein (C200×70×20×2,5): Vindsogsálag $q=1.5×0,720kPa=1.08kN/m$; sveigjanleiki $f=11.5mm < L/200=60mm$, stífleiki uppfyllir kröfur (mikilvægt fyrir 0,4mm lita stálplötufestingu)

Wall purlin (C160×70×20×2.0): Vindálag á hlið $q=1.5×0,720kPa=1.08kN/m$; sveigjan $f=9.8mm < L/200=75mm$, stífleiki uppfyllir kröfur

0,4 mm lit stál stakt lak: Endanleg burðargeta fyrir vindsog $ Stærra en eða jafnt og 1,5kPa > 0,720kPa$, engin beygja/aflögun undir 120km/klst vindhraða





Lóðrétt álag dálks (hámark): $F=1085kN$; lárétt vindálag: $H=162kN$

Óháður steypugrunnur (C30, $f_a=200kPa$): Burðargeta $P=(F+G)/A=142kPa < f_a$, engin velting/renning (veltustuðull $K_o=3.5 > 1,5$, uppfyllir AS/NZS staðal)





Öll efni eru reiknuð með 3% byggingartapi (alþjóðleg útflutningshlutfall stálbyggingar); eining: metrískt tonn (t) fyrir stál, fermetra (㎡) fyrir litað stálplata, stykki/sett fyrir hurðir/glugga/festingar.





Nei.	Efnislýsing	Forskrift	Magn (t)	Athugasemdir
1	Gáttarrammi aðalgeisli	H550×250×8×12	51.6	25m span, 3 spann
2	Span samskeyti geisla	H450×200×6×10	10.8	Tenging 3 samfelldra spanna
3	Eave dálkur	H600×300×10×14	37.2	22 dálkar (lengdarstefna)
4	Innri ramma dálkur	H500×250×8×12	24.5	10 dálkar (innri span)
5	Tengiplata súlugeisla	20mm þykk stálplata	4.6	Galvaniseruðu
6	Samtala (Aðalstál)	-	128.7	Q355B, kúlublástur + ryðvarnarmálning





Nei.	Efnislýsing	Forskrift	Magn (t)	Athugasemdir
1	Þakstafur	C200×70×20×2,5 (kalt-myndað)	38.5	Bil 1,2m, 75m×75m þak
2	Wall purlin	C160×70×20×2.0 (kalt-myndað)	22.3	Bil 1,5m, 9m hæð girðing
3	Þak lárétt spelkur	φ16 galvaniseruðu kringlótt stál	3.2	Hliðarstöðugleiki
4	Vegg lóðrétt spelkur	φ16 galvaniseruðu kringlótt stál	2.4	Vindálagsþol (minni lengd fyrir 9m hæð)
5	Stuðningsstuðningur	L50×5 hornstál	4.2	Galvaniseruðu
6	Purlin tengifesting	3mm þykk stálplata	1.8	Galvaniseruðu
7	Samtala (secondary Steel)	-	72.4	Q235B, heit-dýfð galvaniseruð (tæringarvarnarefni fyrir PNG)





Nei.	Efnislýsing	Forskrift	Magn (㎡)	Athugasemdir
1	Þaklit stálplata	0,4 mm litastál (PVDF húðun)	5850	75×75 + 5% frárennslishalli (óbreytt)
2	Vegglit stálplata	0,4 mm litastál (PVDF húðun)	2700	(75+75)×2×9, mínus hurð/gluggasvæði
3	Blað lokunarplata	0,4mm litastál	150	Lokun á þakskegg/endavegg (minnkuð í 9m hæð)
4	Blikkandi	0,4mm litastál	190	Þakbrún/vegghorn blikkandi (gegn-rigningu)
5	Samtala (litur stál)	-	8890	Galvaniseruð botn meira en eða jafnt og 80g/㎡, hitabeltisvörn gegn-tæringu





Nei.	Efnislýsing	Forskrift	Magn	Athugasemdir
1	Hár-akkerisbolti	M36×900 (einkunn 8.8)	132 sett	Dálkagrunnur, 6 í hverri dálki
2	Geisla-súla hár-bolti	M24×80 (einkunn 10,9)	2500 sett	Stíf tenging (minnkuð fyrir minni hluta)
3	Purlin sjálf-borskrúfa	ST5,5×25 (EPDM þétting)	105.000 stk	Festa lit stálplötu (minnkað fyrir minna veggsvæði)
4	Purlin tengiskrúfa	ST4,8×20	38.000 stk	Lagaðu C-section purlins
5	Stífandi tengibolti	M16×50 (galvaniseruðu)	3.500 sett	Festa kringlótt stál/hornstál
6	Vatnsheldur þéttiefni	Hlutlaust sílikon	130 rör	Þak-/veggsamskeyti
7	Froðu ræma	10mm×20mm	900m	Lokun hurða/glugga (minnkuð í 9m hæð)





Nei.	Efnislýsing	Forskrift	Magn	Athugasemdir
1	Rennihurð úr stáli	4m(W)×4.5m(H)	2 sett	Aðalinngangur fyrir flutninga (hæð stillt í 4,5m)
2	Starfsmannahurð úr áli	0.9m(W)×2.1m(H)	4 sett	Þjófavarnar + vindheldur
3	Loftræstingargluggi úr áli	1,5m(B)×1,2m(H) (efri-hengt)	40 sett	Hliðarveggur, með flugnaneti
4	Neyðarútgangsgluggi	1.2m(W)×1.0m(H)	6 sett	Endaveggur, brothæft gler
5	Flugnanet með glugga	Sérsniðin	46 sett	Passaðu alla glugga





Nei.	Efnislýsing	Forskrift	Magn	Athugasemdir
1	Epoxý ryðvarnar-grunnur	Tveir-þættir	700L	Aðal stálbygging (Q355B, minnkað fyrir minna stálmagn)
2	Pólýúretan yfirlakk	Hitabeltis gegn-UV	500L	Aðal stálbygging (Q355B)
3	Galvaniseruðu viðgerðarmálning	Sink-ríkur	130L	Auka stál (skemmt galvaniserun)
4	Þak vatnsheld málning	Akrýl	300L	Þakbrún/blikkar (óbreytt)





Efnisflokkur	Heildarmagn	Eining
Aðalbyggingarstál (Q355B)	128.7	t
Annað burðarstál (Q235B)	72.4	t
0,4 mm litað stál stakt lak	8890	㎡
Há-festingar	-	Sérsniðin sett/stk
Hurðir og gluggar (ál)	52	setur
Húðunar-/-tæringarefni	-	L/rör





Andstæðingur-tæringar: Allt aukastál notar heita-dýfa galvaniserun (Stærra en eða jafnt og 85μm), aðalstál notar kúlublástur + epoxýgrunnur + pólýúretan yfirhúð – aðlagast háhita/raka/hitaloftslagi PNG.

Vindþol: Allar litar festingarskrúfur úr stálplötu með EPDM vatnsheldri þéttingu; þakskúffur og veggsamskeyti innsigluð með hlutlausu sílikoni – koma í veg fyrir að vindur losni og rigni inn.

Logistics: Stálbyggingarhlutar forsmíðaðir í Kína, skornir/soðnir/málaðir í verksmiðju, merktir með uppsetningarkóða – draga úr-byggingu á staðnum í PNG (takmörkuð byggingarskilyrði).

Framkvæmdir á-stað: Grunnur súlugrunns samþykkja C30 steypu (staðbundið efni í PNG); allar boltatengingar eru for-hertar með snúningslykli – tryggðu burðarvirki.

Hýsing: 0,4 mm litað stálplata með PVDF húðun (UV viðnám meira en eða jafnt og 10 ár) – aðlagast sterku hitabeltis sólarljósi PNG.

Öll burðarvirkishönnun og efnismagn er fínstillt fyrir 120 km/klst vindálag (kjarnastýringarálag þessa verkefnis), uppfyllir byggingar- og notkunarkröfur Port Moresby, Papúa Nýju-Gíneu, og uppfyllir alþjóðlega útflutningsstaðla stálvirkis. 9m þakhæð dregur úr heildarefnisnotkun á sama tíma og burðarvirki og virkni er viðhaldið.
