Uppbyggingarútreikningur fyrir Iriga verksmiðju í Suður Manila
Uppbyggingarreikningsupplýsingar Gerð uppbyggingar: gáttargrind ljóshús stálbygging Hönnunarforskrift: reiknað í samræmi við tækniforskriftir fyrir stálbyggingu létthúss með gáttarramma (GB 51022-2015)
Vörukynning
CBC hefur lokið Iriga verkefninu, sem er staðsett í suðurhluta Manila snemma árs 2019 og er stálbyggingarverkefni með sérstakar forskriftir og skýra notkun. Heildarstærðir verksins eru 66 metrar á lengd, 18 til 24 metrar á breidd og 7,8 metrar á hæð. Hann er búinn 5-metra háum, 5 tonna evrópskum staðalkrana til að mæta rekstrarþörfum verkefnisins. Athyglisvert er að verkefnið nær ekki til veggja, hurða eða glugga, þar sem það er sérstaklega notað til framleiðslu á forsteyptum sementsplötum.
Hvað varðar hönnunarstaðla samþykkir verkefnið strangar kröfur til að laga sig að staðbundnu umhverfi: hönnun vindhraða nær 270 km/klst og það er hannað til að standast 8 gráðu jarðskjálfta, sem tryggir öryggi og stöðugleika stálbyggingarinnar við erfiðar veður- og jarðfræðilegar aðstæður. Á hönnunar- og útreikningsstigi notaði CBC 3D3S hugbúnað til að framkvæma ítarlega burðarútreikninga og taka saman yfirgripsmikla burðargreiningarskýrslu. Skýrslan var síðan lögð fyrir hæfan staðbundinn hönnuð til skoðunar og samþykkis, í fullu samræmi við staðbundna byggingarstaðla og reglugerðir, sem endurspeglar að fullu faglegan styrk CBC og strangt viðhorf í erlendum stálbyggingarverkefnum.
Hér að neðan er einn hluti af heildarbyggingargreiningunni til viðmiðunar.
I. hönnunargrundvöllur
Hleðslukóði fyrir byggingarmannvirki (GB 50009-2012);
Kóði fyrir jarðskjálftahönnun bygginga (GB 50011-2010);
Kóði fyrir hönnun stálbyggingar (GB 50017-2003);
Tæknilýsing fyrir stálbyggingu ljóshúss með grindargátt (GB 51022-2015);
Upplýsingar um tölvuhugbúnað:
Þessi verkfræðilega útreikningahugbúnaður er PKPM hönnunarhugbúnaður fyrir stálbyggingu (útgáfa 10 V3.1.5- 9. september 2016).
Útreikningsdagur er 14:13:41 sekúndur 17. júlí 2019.

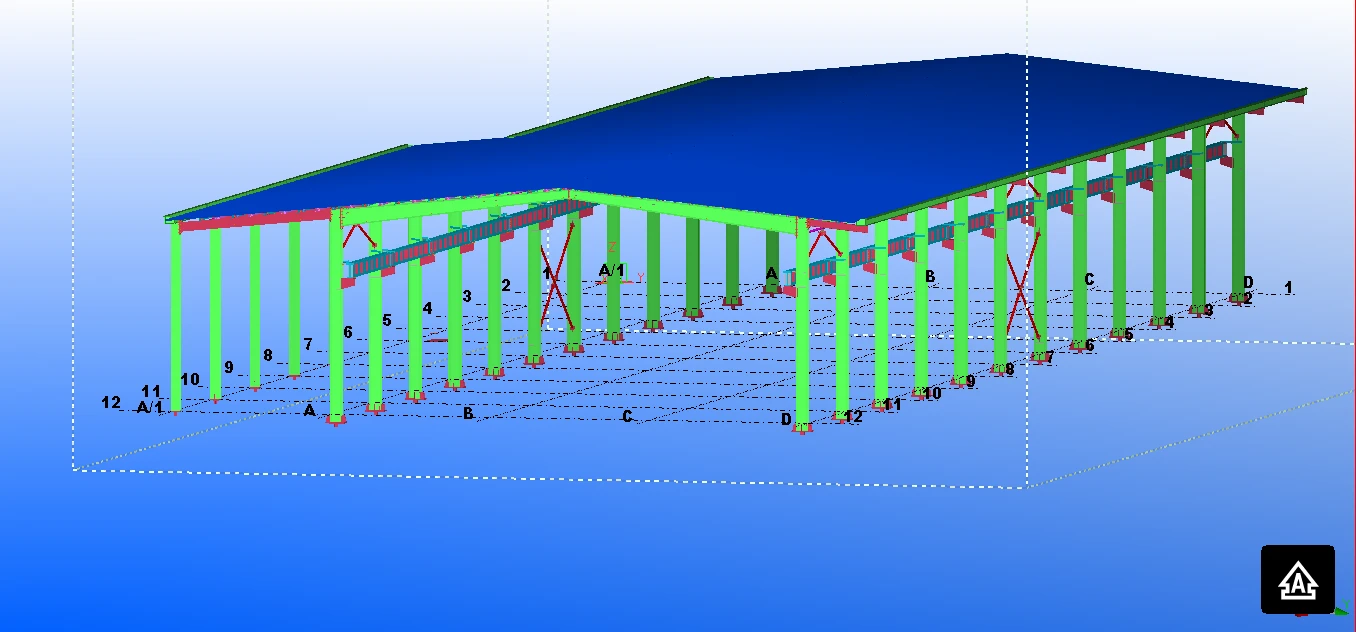

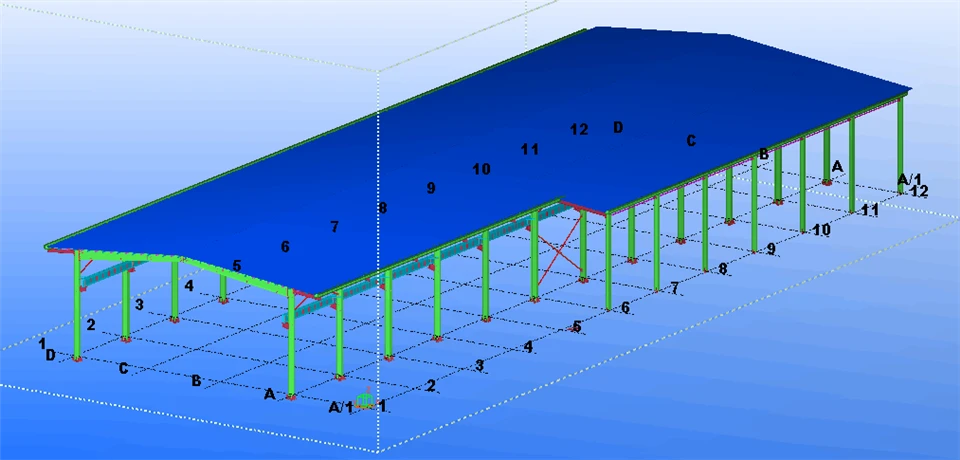

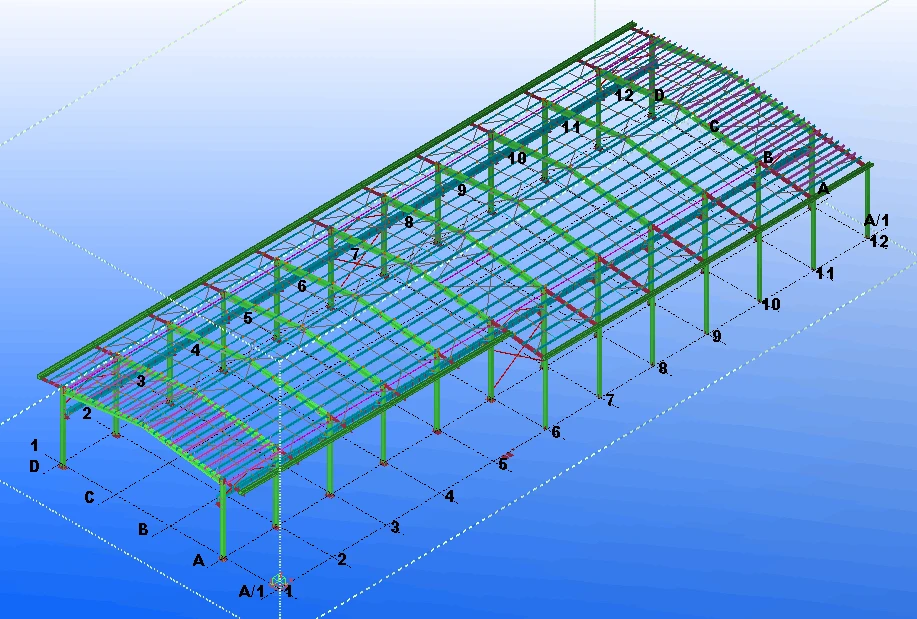

Skýringarmynd af byggingarútreikningi
FIG. 1-1 skýringarmynd af uppbyggingu
Uppbyggingarreikningsupplýsingar
Gerð burðarvirkis: gáttargrind ljós sem hýsir stálbyggingu
Hönnunarforskrift: reiknuð í samræmi við tækniforskrift fyrir stálbyggingu ljóshúss með gáttarramma (GB 51022-2015)
Byggingarvægisstuðull: 1,00
Heildarfjöldi hnúta: 9
Fjöldi dálka: 4
Liang: 4
Leguþvingunarnúmer: 2
Heildarfjöldi staðlaðra hluta: 4
Útreikningsupplýsingar um lifandi hleðslu: óhagstætt fyrirkomulag á lifandi hleðslu er talið
Upplýsingar um útreikning vindálags: reiknaðu út vindálag
Stál: Q345
Upplýsingar um útreikning á geisla- og dálkaþungaþyngd: útreikningur á dauðaþyngd geisla og súlu
Ás aflögun súlu við stöðugt álag: íhuga
Útreikningur aukningarstuðull geisla og eigin lóðar: 1.10
Aukningsstuðull geislastífleika: 1,00
Nettó hlutfall flatarmáls og brúttóflatarmáls stálbyggingar: 0,95
Heildarstöðugleiki gáttarrammans í plani er athugaður í samræmi við beygjuhluta
Forritið ákvarðar sjálfkrafa leyfilegt mjóleikahlutfall
Leyfilegt spennuhlutfall stálbita (fastur + lifandi) : l /180
Leyfileg lárétt tilfærsla súlu efst/súluhæð: l /60
Grunnur skjálftaáhrifsstuðuls: 10 andstæðingur-mæli (2010 útgáfa)
Útreikningur á skjálftavirkni: reiknaðu lárétta skjálftavirkni
Reiknaðu stillingarnúmer: 3
Jarðskjálftastyrkur: 7,00
Flokkur: í-situ jarðvegi Ⅱ flokki
Fjöldi viðbótarþyngdarhnúta: 0
Hannaður jarðskjálftahópur: hópur 1
Reglubundinn lækkunarstuðull :0,80
Reikniaðferð skjálftakrafta: niðurbrotsaðferð
Dempunarhlutfall burðarvirkis: 0,050
Samkvæmt gb50011-2010 stækkunarstuðull skjálftaáhrifa: 1.000
Grunnuppbyggingarupplýsingar
Hnit hnútsins
|
Node númer |
X |
Y |
Node númer |
X |
Y |
|
1 |
0.00 |
5.00 |
2 |
18.00 |
5.00 |
|
3 |
2.30 |
7.27 |
4 |
20.30 |
7.27 |
|
5 |
0.00 |
7.50 |
6 |
18.00 |
7.50 |
|
7 |
9.00 |
8.40 |
8 |
0.00 |
0.00 |
|
9 |
18.00 |
0.00 |
Dálknúmer tengt
|
Dálkur nr. |
Hnútur ég |
Hnútur Π |
Dálkur nr. |
Hnútur ég |
Hnútur Π |
|
1 |
8 |
1 |
2 |
9 |
2 |
|
3 |
1 |
5 |
4 |
2 |
6 |
Geislafylgni,
|
Geisli er nr. |
Hnútur ég |
Hnútur Π |
Geisli er nr. |
Hnútur ég |
Hnútur Π |
|
1 |
3 |
5 |
2 |
5 |
7 |
|
3 |
6 |
4 |
4 |
7 |
6 |
Sérvitringar súlusamskeyti (m)
|
Node númer |
Sérvitringur dálk gildi |
Node númer |
Sérvitringur dálk gildi |
Node númer |
Sérvitringur dálk gildi |
|
1 |
0.000 |
2 |
0.000 |
3 |
0.000 |
|
4 |
0.000 |
5 |
0.000 |
6 |
0.000 |
|
7 |
0.000 |
8 |
0.000 |
9 |
0.000 |
Upplýsingar um staðlaða hluta
|
Þversnið nr. |
Þversniðsupplýsingar |
|
1 |
Suðusamsetning H hluti: Tw B2 B1 H * * * * T1 * T2=400 * 250 * 250 * 6 * 10 * 10 |
|
2 |
H aflögunarhluti: B2 B1 (H1 og H2) * * * Tw * T1 * T2=(600 ~ 300) * 200 * 200 * 6 * 10 * 10 |
|
3 |
Suðusamsetning H hluti: Tw B2 B1 H * * * * T1 * T2=200 * 200 * 200 * 6 * 8 * 8 |
|
4 |
H aflögunarhluti: B2 B1 (H1 og H2) * * * Tw * T1 * T2=(300 ~ 600) * 200 * 200 * 6 * 10 * 10 |
Dálkútlitshlutanúmer, þvingunarupplýsingar, kaflaskipulagshorn
|
Dálkur nr. |
Staðlað hlutanúmer |
Þvingunarupplýsingarnar |
Hlutaskipan Horn |
|
1 |
1 |
Taktu bara upp á báðum endum |
0 |
|
2 |
1 |
Taktu bara upp á báðum endum |
0 |
|
3 |
1 |
Taktu bara upp á báðum endum |
0 |
|
4 |
1 |
Taktu bara upp á báðum endum |
0 |
Geislaútlitshlutanúmer, þvingunarupplýsingar
|
Geisli er nr. |
Staðlað hlutanúmer |
Þvingunarupplýsingarnar |
|
1 |
3 |
Taktu bara upp á báðum endum |
|
2 |
2 |
Taktu bara upp á báðum endum |
|
3 |
3 |
Taktu bara upp á báðum endum |
|
4 |
4 |
Taktu bara upp á báðum endum |
Þverskurðareiginleikar
|
Þversnið nr. |
Xc (mm) |
Yc (mm). |
Ix (cm4) |
Iy (cm4) |
A (cm2) |
|
1 |
125.0 |
200.0 |
21760.3 |
2604.9 |
72.8 |
|
2 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
|
3 |
100.0 |
100.0 |
3262.3 |
1067.0 |
43.0 |
|
4 |
100.0 |
225.0 |
23338.7 |
1334.1 |
65.8 |
Þverskurðareiginleikar
|
Þversnið nr. |
Ix (cm) |
Iy (cm) |
B1x (cm3) |
B2x (cm3) |
W1y (cm3) |
W2y (cm3) |
|
1 |
17.3 |
6.0 |
1088.0 |
1088.0 |
208.4 |
208.4 |
|
2 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
|
3 |
8.7 |
5.0 |
326.2 |
326.2 |
106.7 |
106.7 |
|
4 |
18.8 |
4.5 |
1037.3 |
1037.3 |
133.4 |
133.4 |
Sambland álags og áhrifa
Hleðsluborð við hvert einasta vinnuskilyrði
Hnútaálagið
|
Vinnuskilyrði |
Node númer |
Beygja augnablik |
Lóðréttur kraftur |
Láréttur kraftur |
|
-- |
-- |
-- |
-- |
-- |
Súluhleðslan
|
Vinnuskilyrði |
Dálkur nr. |
Álagstegundin |
Hleðslugildið |
Hlaða færibreytu 1 |
Hlaða færibreytu 2 |
|
Fór frá vindinum 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
1 hægri vindurinn |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
Vinstri 2 vindur |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
2 hægri vindurinn |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
Geislaálag
|
Vinnuskilyrði |
Fyrir nokkra |
Fjöldi álags |
Álagstegundin |
Hleðslugildið 1 |
Hlaða færibreytu 1 |
Hleðslugildið 2 |
Hlaða færibreytu 2 |
|
Stöðugt álag |
1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
|
Lifandi hleðsla |
1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
|
Fór frá vindinum 1 |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
1 hægri vindurinn |
1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
Vinstri 2 vindur |
1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
|
2 hægri vindurinn |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
Krani 1
|
verkefni |
hnút |
hnút |
|
Númer kranatengingar |
1 |
2 |
|
Lóðrétt álag á hvern hnút sem myndast af hámarks hjólþrýstingi vinstra megin (Dmax er vinstra megin á spaninu) |
181.430 |
56.390 |
|
Lóðrétt álag hvers hnút sem myndast af hámarkshjólþrýstingi hægra megin (Dmax hægra megin) |
56.390 |
181.430 |
|
Lóðrétt álag á hvern hnút sem myndast af hámarkshjólþrýstingi tóms bíls vinstra megin (Wmax er vinstra megin á spaninu) |
0.000 |
0.000 |
|
Lóðrétt álag á hvern hnút sem myndast af hámarkshjólþrýstingi tóms bíls hægra megin (Wmax er hægra megin á spaninu) |
0.000 |
0.000 |
|
Lóðrétt sérvitring milli lóðrétta álags krana og liða (m) |
0.500 |
0.500 |
|
Hámarks láréttur kraftur (Tmax) myndaður af láréttum bremsukrafti krana á hverjum hnút |
5.002 |
5.002 |
|
Lóðrétt fjarlægð milli þverlárétts álags á krana og hvers hnúts (m) |
0.800 |
0.800 |
|
Áhrifaaðlögunarstuðullinn miðað við rýmisvinnu og snúningsáhrif |
1.000 |
|
|
Jarðskjálftaskurðarkraftur og vaxandi beygjustuðull af völdum kranabrúar |
1.000 |
|
|
Kranabrúarþyngd |
141.221 |
|
|
Lækkunarstuðull samsetts álags á einbreiðum krana |
1.000 |
|
|
Lækkunarstuðull samsetts álags tveggja spannar krana |
1.000 |
|
Samsetning álagsáhrifa
(1) grunnsamsetning innri krafta súlu
|
Grunnsamsetning innri krafta súlu |
|
|
(1)1,35 fasti +0.98 virkur 1 |
(2)1,35 fasti +0.98 virkur 2 |
|
(3)1,35 fasti +0.98 virkur 3 |
(4)1,35 fasti +0.98 virkur 4 |
|
(5)1.2 fasti +1.4 virkur 1 |
(6)1.2 fasti +1.4 virkur 2 |
|
(7)1.2 fasti +1.4 virkur 3 |
(8)1.2 fasti +1.4 lifandi 4 |
|
(9)1,0 fasti +1.4 lifandi 1 |
(10)1,0 fasti +1.4 lifandi 2 |
|
(11)1,0 fasti +1.4 lifandi 3 |
(12)1,0 fasti +1.4 lifandi 4 |
|
1,2 fasti +1.4 vinstri vindur 1 |
1.2 stöðugur +1.4 hægri vindur 1 |
|
1,2 fasti +1.4 vinstri vindur 2 |
1,2 stöðugur +1.4 hægri vindur 2 |
|
1,0 fasti +1.4 vinstri vindur 1 |
1,0 fasti +1.4 hægri vindur 1 |
|
1,0 fasti +1.4 vinstri vindur 2 |
1,0 fasti +1.4 hægri vindur 2 |
|
(21)1.2 fasti +1.4 lifandi 1+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2 |
|
(33)1.2 fasti +1.4 lifandi 4+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 1+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 1+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 1+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 1+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 2+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 2+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 2+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 2+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 3+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 3+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 3+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 3+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 4+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 4+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 4+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 4+0.84 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 1+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 1+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 2+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 2+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 2+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 2+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 3+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 3+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 3+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 3+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 4+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 4+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 4+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 4+1.4 hægri vindur 2 |
|
1,2 stöðugur +0.6 lifandi 1+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 1+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 2+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 2+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 3+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 3+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 4+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 4+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 1+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 1+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 2+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 2+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 3+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 3+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 4+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 4+1.3 hægri jarðskjálfti |
|
1.2 stöðug +1.4 hífing 1 |
1.2 stöðugur +1.4 krani 2 |
|
1.2 stöðugur +1.4 krani 3 |
1.2 stöðug +1.4 hífing 4 |
|
1.2 stöðug +1.4 hífing 5 |
1.2 stöðugur +1.4 krani 6 |
|
1.2 stöðugur +1.4 krani 7 |
1.2 stöðugur +1.4 krani 8 |
|
1.0 stöðug +1.4 hífing 1 |
1.0 fasti +1.4 krani 2 |
|
1.0 stöðug +1.4 hífing 3 |
1.0 stöðug +1.4 hífing 4 |
|
1.0 fasti +1.4 krani 5 |
1.0 stöðug +1.4 hífing 6 |
|
1.0 fasti +1.4 krani 7 |
1.0 fasti +1.4 krani 8 |
|
1.2 fasti +0.98 lifandi 1+1.4 hangandi 1 |
1.2 fasti +0.98 lifandi 1+1.4 hangandi 7 |
|
1.2 fasti +0.98 lifandi 2+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 krani 8 |
|
1.2 fasti +0.98 lifandi 3+1.4 hangandi 3 |
1.2 stöðugur +0.98 lifandi 3+1.4 hangandi 4 |
|
1.2 fasti +0.98 lifandi 4+1.4 hangandi 5 |
1.2 stöðugur +0.98 lifandi 4+1.4 krani 6 |
|
1.0 fasti +0.98 lifandi 1+1.4 hangandi 1 |
1.0 stöðugur +0.98 lifandi 1+1.4 krani 7 |
|
1.0 fasti +0.98 lifandi 2+1.4 hangandi 2 |
1.0 fasti +0.98 lifandi 2+1.4 krani 8 |
|
1.0 fasti +0.98 lifandi 3+1.4 hangandi 3 |
1.0 fasti +0.98 lifandi 3+1.4 hangandi 4 |
|
1.0 fasti +0.98 lifandi 4+1.4 hangandi 5 |
1.0 fasti +0.98 lifandi 4+1.4 hangandi 6 |
|
1.2 fasti +1.4 lifandi 1+0.98 hangandi 1 |
1.2 stöðugur +1.4 lifandi 1+0.98 krani 7 |
|
1.2 stöðugur +1.4 lifandi 2+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.98 krani 8 |
|
1.2 stöðugur +1.4 lifandi 3+0.98 krani 3 |
1.2 stöðugur +1.4 lifandi 3+0.98 krani 4 |
|
1.2 stöðugur +1.4 lifandi 4+0.98 krani 5 |
1.2 stöðugur +1.4 lifandi 4+0.98 krani 6 |
|
1.0 fasti +1.4 lifandi 1+0.98 hangandi 1 |
1.0 stöðugur +1.4 lifandi 1+0.98 krani 7 |
|
1.0 fasti +1.4 lifandi 2+0.98 krani 2 |
1.0 fasti +1.4 lifandi 2+0.98 krani 8 |
|
1.0 stöðugur +1.4 lifandi 3+0.98 krani 3 |
1.0 stöðugur +1.4 lifandi 3+0.98 krani 4 |
|
1.0 fasti +1.4 lifandi 4+0.98 krani 5 |
1.0 stöðugur +1.4 lifandi 4+0.98 krani 6 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 7 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 7 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 7 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 7 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 8 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 8 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 8 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 8 |
|
1.2 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 1+1.4 hangandi 3 |
1.2 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 1+1.4 hangandi 4 |
|
1.2 stöðugur +0.98 lifandi 3+0.84 hægri vindur 1+1.4 hangandi 3 |
1.2 stöðugur +0.98 lifandi 3+0.84 hægri vindur 1+1.4 hangandi 4 |
|
1.2 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 2+1.4 hangandi 3 |
1.2 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 2+1.4 hangandi 4 |
|
1.2 stöðugur +0.98 lifandi 3+0.84 hægri vindur 2+1.4 hangandi 3 |
1.2 stöðugur +0.98 lifandi 3+0.84 hægri vindur 2+1.4 hangandi 4 |
|
1.2 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 1+1.4 hangandi 5 |
1.2 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 1+1.4 hangandi 6 |
|
1.2 stöðugur +0.98 lifandi 4+0.84 hægri vindur 1+1.4 hangandi 5 |
1.2 stöðugur +0.98 lifandi 4+0.84 hægri vindur 1+1.4 hangandi 6 |
|
1.2 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 2+1.4 krani 5 |
1.2 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 2+1.4 hangandi 6 |
|
1.2 stöðugur +0.98 lifandi 4+0.84 hægri vindur 2+1.4 hangandi 5 |
1.2 stöðugur +0.98 lifandi 4+0.84 hægri vindur 2+1.4 hangandi 6 |
|
1,0 fasti +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 7 |
|
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 7 |
|
1,0 fasti +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 7 |
|
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 7 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 8 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 8 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 8 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 8 |
|
1,0 fasti +0.98 lifandi 3+0.84 vinstri vindur 1+1.4 hangandi 3 |
1,0 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 1+1.4 hangandi 4 |
|
1,0 stöðugur +0.98 lifandi 3+0.84 hægri vindur 1+1.4 hangandi 3 |
1,0 stöðugur +0.98 lifandi 3+0.84 hægri vindur 1+1.4 hangandi 4 |
|
1,0 fasti +0.98 lifandi 3+0.84 vinstri vindur 2+1.4 hangandi 3 |
1,0 stöðugur +0.98 lifandi 3+0.84 vinstri vindur 2+1.4 hangandi 4 |
|
1,0 stöðugur +0.98 lifandi 3+0.84 hægri vindur 2+1.4 hangandi 3 |
1,0 stöðugur +0.98 lifandi 3+0.84 hægri vindur 2+1.4 hangandi 4 |
|
1,0 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 1+1.4 hangandi 5 |
1,0 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 1+1.4 hangandi 6 |
|
1,0 stöðugur +0.98 lifandi 4+0.84 hægri vindur 1+1.4 hangandi 5 |
1,0 stöðugur +0.98 lifandi 4+0.84 hægri vindur 1+1.4 hangandi 6 |
|
1,0 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 2+1.4 hangandi 5 |
1,0 stöðugur +0.98 lifandi 4+0.84 vinstri vindur 2+1.4 hangandi 6 |
|
1,0 stöðugur +0.98 lifandi 4+0.84 hægri vindur 2+1.4 hangandi 5 |
(212)1,0 fasti +0.98 lifandi 4+0.84 hægri vindur 2+1.4 hangandi 6 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 krani 7 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 krani 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 krani 7 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 krani 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 krani 7 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 krani 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 krani 7 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 8 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 krani 8 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 8 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 8 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1+0.98 krani 3 |
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1+0.98 krani 4 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1+0.98 krani 3 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1+0.98 krani 4 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 2+0.98 krani 3 |
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 2+0.98 krani 4 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2+0.98 krani 3 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2+0.98 krani 4 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1+0.98 krani 5 |
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1+0.98 krani 6 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1+0.98 krani 5 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1+0.98 krani 6 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2+0.98 krani 5 |
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2+0.98 krani 6 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2+0.98 krani 5 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2+0.98 krani 6 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 hangandi 1 |
1.0 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 krani 7 |
|
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 hangandi 7 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 hangandi 1 |
1.0 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 krani 7 |
|
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 krani 1 |
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 krani 7 |
|
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 2 |
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 8 |
|
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 krani 2 |
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 krani 8 |
|
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 2 |
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 8 |
|
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 2 |
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 8 |
|
1.0 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1+0.98 krani 3 |
1.0 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1+0.98 krani 4 |
|
1,0 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1+0.98 hangandi 3 |
1,0 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1+0.98 krani 4 |
|
1,0 fasti +0.98 lifandi 3+1.4 vinstri vindur 2+0.98 hangandi 3 |
1.0 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 2+0.98 krani 4 |
|
1,0 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2+0.98 krani 3 |
1,0 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2+0.98 krani 4 |
|
1.0 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1+0.98 krani 5 |
1,0 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1+0.98 krani 6 |
|
1,0 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1+0.98 krani 5 |
1.0 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1+0.98 krani 6 |
|
1.0 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2+0.98 krani 5 |
1,0 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2+0.98 krani 6 |
|
1,0 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2+0.98 krani 5 |
1.0 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2+0.98 krani 6 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 krani 7 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 krani 7 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 7 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 7 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 8 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 8 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 8 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 8 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1+0.98 krani 3 |
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1+0.98 krani 4 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1+0.98 krani 3 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1+0.98 krani 4 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2+0.98 krani 3 |
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2+0.98 krani 4 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2+0.98 krani 3 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2+0.98 krani 4 |
|
1.2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 1+0.98 krani 5 |
1.2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 1+0.98 krani 6 |
|
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1+0.98 krani 5 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1+0.98 krani 6 |
|
1.2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2+0.98 krani 5 |
1.2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2+0.98 krani 6 |
|
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2+0.98 krani 5 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2+0.98 krani 6 |
|
1,0 fasti +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 hangandi 1 |
1.0 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 krani 7 |
|
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 krani 1 |
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 hangandi 7 |
|
1.0 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 1 |
1.0 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 7 |
|
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 1 |
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 7 |
|
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 2 |
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 8 |
|
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 2 |
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 8 |
|
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 2 |
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 8 |
|
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 2 |
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 8 |
|
1.0 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1+0.98 krani 3 |
1.0 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1+0.98 krani 4 |
|
1,0 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1+0.98 krani 3 |
1,0 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1+0.98 krani 4 |
|
1.0 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2+0.98 krani 3 |
1.0 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2+0.98 krani 4 |
|
1,0 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2+0.98 krani 3 |
1,0 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2+0.98 krani 4 |
|
1.0 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 1+0.98 krani 5 |
1,0 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 1+0.98 krani 6 |
|
1,0 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1+0.98 krani 5 |
1.0 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1+0.98 krani 6 |
|
1.0 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2+0.98 krani 5 |
1,0 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2+0.98 krani 6 |
|
1,0 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2+0.98 krani 5 |
1.0 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2+0.98 krani 6 |
|
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 1+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 1+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 7+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 7+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 2+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 2+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 8+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 8+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 3+0.6 hangandi 3+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 3+0.6 hangandi 3+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 3+0.6 hangandi 4+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 3+0.6 hangandi 4+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 4+0.6 hangandi 5+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 4+0.6 hangandi 5+1.3 hægri jarðskjálfti |
|
1.2 heng +0.6 lifandi 4+0.6 hang 6+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 4+0.6 hangandi 6+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 1+0.5 krani 1+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 1+0.5 krani 1+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 1+0.5 krani 7+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 1+0.5 krani 7+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 2+0.5 krani 2+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 2+0.5 krani 2+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 2+0.5 krani 8+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 2+0.5 krani 8+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 3+0.5 hangandi 3+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 3+0.5 krani 3+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 3+0.5 krani 4+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 3+0.5 krani 4+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 4+0.5 krani 5+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 4+0.5 krani 5+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 4+0.5 krani 6+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 4+0.5 krani 6+1.3 hægri jarðskjálfti |
samanlagt gildi innri krafts geisla
|
Innri kraftasamsetning geisla |
|
|
(1)1,35 fasti +0.98 virkur 1 |
(2)1,35 fasti +0.98 virkur 2 |
|
(3)1,35 fasti +0.98 virkur 3 |
(4)1,35 fasti +0.98 virkur 4 |
|
(5)1.2 fasti +1.4 virkur 1 |
(6)1.2 fasti +1.4 virkur 2 |
|
(7)1.2 fasti +1.4 virkur 3 |
(8)1.2 fasti +1.4 lifandi 4 |
|
(9)1,0 fasti +1.4 lifandi 1 |
(10)1,0 fasti +1.4 lifandi 2 |
|
(11)1,0 fasti +1.4 lifandi 3 |
(12)1,0 fasti +1.4 lifandi 4 |
|
1,2 fasti +1.4 vinstri vindur 1 |
1.2 stöðugur +1.4 hægri vindur 1 |
|
1,2 fasti +1.4 vinstri vindur 2 |
1,2 stöðugur +1.4 hægri vindur 2 |
|
1,0 fasti +1.4 vinstri vindur 1 |
1,0 fasti +1.4 hægri vindur 1 |
|
1,0 fasti +1.4 vinstri vindur 2 |
1,0 fasti +1.4 hægri vindur 2 |
|
(21)1.2 fasti +1.4 lifandi 1+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2 |
|
1.2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 3+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 3+0.84 hægri vindur 2 |
|
(33)1.2 fasti +1.4 lifandi 4+0.84 vinstri vindur 1 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 1 |
|
1,2 stöðugur +1.4 lifandi 4+0.84 vinstri vindur 2 |
1.2 stöðugur +1.4 lifandi 4+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 1+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 1+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 1+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 1+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 2+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 2+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 2+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 2+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 3+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 3+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 3+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 3+0.84 hægri vindur 2 |
|
1,0 fasti +1.4 lifandi 4+0.84 vinstri vindur 1 |
1,0 fasti +1.4 lifandi 4+0.84 hægri vindur 1 |
|
1,0 fasti +1.4 lifandi 4+0.84 vinstri vindur 2 |
1,0 fasti +1.4 lifandi 4+0.84 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 3+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 3+1.4 hægri vindur 2 |
|
1.2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 1 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 1 |
|
1,2 stöðugur +0.98 lifandi 4+1.4 vinstri vindur 2 |
1.2 stöðugur +0.98 lifandi 4+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 1+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 1+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 2+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 2+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 2+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 2+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 3+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 3+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 3+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 3+1.4 hægri vindur 2 |
|
1,0 fasti +0.98 lifandi 4+1.4 vinstri vindur 1 |
1,0 fasti +0.98 lifandi 4+1.4 hægri vindur 1 |
|
1,0 fasti +0.98 lifandi 4+1.4 vinstri vindur 2 |
1,0 fasti +0.98 lifandi 4+1.4 hægri vindur 2 |
|
1,2 stöðugur +0.6 lifandi 1+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 1+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 2+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 2+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 3+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 3+1.3 hægri jarðskjálfti |
|
1,2 stöðugur +0.6 lifandi 4+1.3 vinstri jarðskjálfti |
1,2 stöðugur +0.6 lifandi 4+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 1+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 1+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 2+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 2+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 3+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 3+1.3 hægri jarðskjálfti |
|
1,0 fasti +0.5 lifandi 4+1.3 vinstri jarðskjálfti |
1,0 fasti +0.5 lifandi 4+1.3 hægri jarðskjálfti |
|
1.2 stöðug +1.4 hífing 1 |
1.2 stöðugur +1.4 krani 2 |
|
1.0 stöðug +1.4 hífing 1 |
1.0 fasti +1.4 krani 2 |
|
1.2 fasti +0.98 lifandi 1+1.4 hangandi 1 |
1.2 fasti +0.98 lifandi 2+1.4 hangandi 2 |
|
1.0 fasti +0.98 lifandi 1+1.4 hangandi 1 |
1.0 fasti +0.98 lifandi 2+1.4 hangandi 2 |
|
1.2 fasti +1.4 lifandi 1+0.98 hangandi 1 |
1.2 stöðugur +1.4 lifandi 2+0.98 krani 2 |
|
1.0 fasti +1.4 lifandi 1+0.98 hangandi 1 |
1.0 fasti +1.4 lifandi 2+0.98 krani 2 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 1 |
|
1.2 stöðugur +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 1 |
1.2 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 1 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 2 |
|
1.2 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 2 |
1.2 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 2 |
|
1,0 fasti +0.98 lifandi 1+0.84 vinstri vindur 1+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 1+1.4 hangandi 1 |
|
1,0 fasti +0.98 lifandi 1+0.84 vinstri vindur 2+1.4 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+0.84 hægri vindur 2+1.4 hangandi 1 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 1+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 1+1.4 hangandi 2 |
|
1,0 stöðugur +0.98 lifandi 2+0.84 vinstri vindur 2+1.4 hangandi 2 |
1,0 stöðugur +0.98 lifandi 2+0.84 hægri vindur 2+1.4 hangandi 2 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 krani 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 krani 1 |
|
1.2 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 krani 1 |
1.2 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 krani 1 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 krani 2 |
|
1.2 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 2 |
1.2 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 2 |
|
1,0 fasti +0.98 lifandi 1+1.4 vinstri vindur 1+0.98 hangandi 1 |
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 1+0.98 krani 1 |
|
1.0 stöðugur +0.98 lifandi 1+1.4 vinstri vindur 2+0.98 krani 1 |
1,0 stöðugur +0.98 lifandi 1+1.4 hægri vindur 2+0.98 hangandi 1 |
|
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 1+0.98 krani 2 |
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 1+0.98 hangandi 2 |
|
1.0 stöðugur +0.98 lifandi 2+1.4 vinstri vindur 2+0.98 krani 2 |
1,0 stöðugur +0.98 lifandi 2+1.4 hægri vindur 2+0.98 krani 2 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 krani 1 |
|
1.2 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 1 |
1.2 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 1 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 2 |
|
1.2 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 2 |
1.2 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 2 |
|
1.0 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 1+0.98 krani 1 |
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 1+0.98 krani 1 |
|
1.0 stöðugur +1.4 lifandi 1+0.84 vinstri vindur 2+0.98 krani 1 |
1,0 stöðugur +1.4 lifandi 1+0.84 hægri vindur 2+0.98 krani 1 |
|
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 1+0.98 krani 2 |
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 1+0.98 krani 2 |
|
1.0 stöðugur +1.4 lifandi 2+0.84 vinstri vindur 2+0.98 krani 2 |
1,0 stöðugur +1.4 lifandi 2+0.84 hægri vindur 2+0.98 krani 2 |
|
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 1+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 1+0.6 hangandi 1+1.3 hægri jarðskjálfti |
|
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 2+1.3 vinstri jarðskjálfti |
1.2 stöðugur +0.6 lifandi 2+0.6 hangandi 2+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 1+0.5 krani 1+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 1+0.5 krani 1+1.3 hægri jarðskjálfti |
|
1,0 stöðugur +0.5 lifandi 2+0.5 krani 2+1.3 vinstri jarðskjálfti |
1,0 stöðugur +0.5 lifandi 2+0.5 krani 2+1.3 hægri jarðskjálfti |
7. Upplýsingar um jarðskjálftaútreikninga
Jarðskjálftinn fór
Skjálftakraftsútreikningur upplýsingar um massastyrk
|
Gæðaþéttnihnútnúmer |
Massaþyngd (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
3 |
61.265 |
Botnskurðkraftur sem verkar á lárétt skjálftastaðalgildi: 12.752
Lágmarks skjálftaskurðkraftur í botni (grein 5.2.5 í skjálftakóða): 3,315
Aðlögunarstuðull skjálftakrafts hverrar ögn: 1.000
Skurþyngdarhlutfall eftir aðlögun jarðskjálftakrafts: 0,062
Tímabil (tíma lækkaður stuðull)
|
Titringslíkan |
Hringrás (s) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
Hægri jarðskjálfti
Skjálftakraftsútreikningur upplýsingar um massastyrk
|
Gæðaþéttnihnútnúmer |
Massaþyngd (KN) |
|
1 |
72.968 |
|
2 |
72.968 |
|
4 |
61.265 |
Botnskurðkraftur sem verkar á lárétt skjálftastaðalgildi: 12.752
Lágmarks skjálftaskurðkraftur í botni (grein 5.2.5 í skjálftakóða): 3,315
Aðlögunarstuðull skjálftakrafts hverrar ögn: 1.000
Skurþyngdarhlutfall eftir aðlögun jarðskjálftakrafts: 0,062
Tímabil (tíma lækkaður stuðull)
|
Titringslíkan |
Hringrás (s) |
|
1 |
0.448 |
|
2 |
0.145 |
|
3 |
0.078 |
Átta. Niðurstöður útreikninga á innri krafti
Einstök vinnuskilyrði innri kraftur
Innri kraftur dálks
|
Vinnuskilyrði |
eining |
ég enda N (kN) |
ég enda V (kN) |
Ég enda M (kN. M) |
II enda N (kN) |
II V (kN) |
II M (kN. M) |
|
Stöðugt álag |
1 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
| 2 |
24.3 |
8.7 |
24.2 |
21.2 |
8.7 |
19.2 |
|
| 3 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
| 4 |
21.2 |
8.7 |
19.2 |
19.6 |
8.7 |
40.9 |
|
|
Fór frá vindinum 1 |
1 |
89.3 |
58.7 |
160.4 |
89.3 |
42.2 |
91.6 |
| 2 |
74.8 |
10.7 |
32.8 |
74.8 |
27.2 |
61.7 |
|
| 3 |
89.3 |
42.2 |
91.6 |
89.3 |
33.9 |
186.7 |
|
| 4 |
74.8 |
27.2 |
61.7 |
74.8 |
35.4 |
139.9 |
|
|
1 hægri vindurinn |
1 |
71.4 |
22.9 |
32.7 |
71.4 |
26.6 |
41.8 |
| 2 |
70.2 |
60.3 |
174.3 |
70.2 |
43.8 |
86.1 |
|
| 3 |
71.4 |
26.6 |
41.8 |
71.4 |
34.8 |
118.5 |
|
| 4 |
70.2 |
43.8 |
86.1 |
70.2 |
35.6 |
185.4 |
|
|
Vinstri 2 vindur |
1 |
44.1 |
52.9 |
158.2 |
44.1 |
36.4 |
65.2 |
| 2 |
75.3 |
2.5 |
17.7 |
75.3 |
14.0 |
46.3 |
|
| 3 |
44.1 |
36.4 |
65.2 |
44.1 |
28.2 |
146.0 |
|
| 4 |
75.3 |
14.0 |
46.3 |
75.3 |
22.2 |
91.6 |
|
|
2 hægri vindurinn |
1 |
74.5 |
32.6 |
70.8 |
74.5 |
16.9 |
31.7 |
| 2 |
44.9 |
55.9 |
173.3 |
44.9 |
39.4 |
64.9 |
|
| 3 |
74.5 |
16.9 |
31.7 |
74.5 |
25.2 |
84.3 |
|
| 4 |
44.9 |
39.4 |
64.9 |
44.9 |
31.1 |
153.1 |
|
|
Lyftu 1 vinstri - hjólþrýstingi |
1 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
| 2 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
|
| 3 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
| 4 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
|
Lyftu 1 hægri - hjólþrýstingi |
1 |
58.2 |
9.5 |
31.7 |
58.2 |
9.5 |
16.0 |
| 2 |
179.6 |
9.5 |
1.9 |
179.6 |
9.5 |
45.8 |
|
| 3 |
1.8 |
9.5 |
12.2 |
1.8 |
9.5 |
11.7 |
|
| 4 |
1.8 |
9.5 |
45.0 |
1.8 |
9.5 |
21.1 |
|
|
Lyftu 1 til vinstri - bremsukraft |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
Lyftu 1 hægra - bremsukrafti |
1 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
| 2 |
1.0 |
5.0 |
20.2 |
1.0 |
5.0 |
4.8 |
|
| 3 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
| 4 |
1.0 |
5.0 |
4.8 |
1.0 |
0.0 |
8.8 |
|
|
Jarðskjálftinn fór |
1 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
| 2 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
|
| 3 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
|
| 4 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
|
Hægri jarðskjálfti |
1 |
1.4 |
6.3 |
25.5 |
1.4 |
6.3 |
6.1 |
| 2 |
1.4 |
6.4 |
25.8 |
1.4 |
6.4 |
6.5 |
|
| 3 |
1.4 |
2.6 |
6.1 |
1.4 |
2.6 |
12.4 |
|
| 4 |
1.4 |
2.5 |
6.5 |
1.4 |
2.5 |
12.4 |
Innri kraftar geislans
|
Vinnuskilyrði nr. |
Eining nr. |
ég enda N (kN) |
ég enda V (kN) |
Ég enda M (kN. M) |
II enda N (kN) |
II V (kN) |
II M (kN. M) |
|
Stöðugt álag |
1 |
0.0 |
0.0 |
0.0 |
0.4 |
3.6 |
4.2 |
| 2 |
10.2 |
15.1 |
45.0 |
8.6 |
0.9 |
19.1 |
|
| 3 |
0.4 |
3.6 |
4.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
8.6 |
0.9 |
19.1 |
10.2 |
15.1 |
45.0 |
|
|
Fór frá vindinum 1 |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
42.6 |
67.2 |
207.9 |
42.6 |
4.5 |
75.7 |
|
| 3 |
0.0 |
15.3 |
17.6 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.7 |
4.1 |
75.7 |
42.7 |
55.6 |
157.6 |
|
|
1 hægri vindurinn |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
15.3 |
17.6 |
| 2 |
41.8 |
52.3 |
136.2 |
41.8 |
7.4 |
66.7 |
|
| 3 |
0.0 |
7.6 |
8.8 |
0.0 |
0.0 |
0.0 |
|
| 4 |
42.4 |
1.0 |
66.7 |
42.4 |
58.7 |
194.2 |
|
|
Vinstri 2 vindur |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
6.1 |
7.1 |
| 2 |
32.4 |
34.9 |
153.1 |
32.4 |
11.1 |
55.0 |
|
| 3 |
0.0 |
18.3 |
21.2 |
0.0 |
0.0 |
0.0 |
|
| 4 |
29.6 |
17.3 |
55.0 |
29.6 |
54.4 |
112.7 |
|
|
2 hægri vindurinn |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
18.3 |
21.2 |
| 2 |
32.5 |
53.3 |
105.5 |
32.5 |
18.4 |
52.5 |
|
| 3 |
0.0 |
6.1 |
7.1 |
0.0 |
0.0 |
0.0 |
|
| 4 |
35.5 |
11.6 |
52.5 |
35.5 |
35.4 |
160.1 |
|
|
Lyftu 1 vinstri - hjólþrýstingi |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.3 |
2.8 |
21.1 |
9.3 |
2.8 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.7 |
0.9 |
3.9 |
9.7 |
0.9 |
11.7 |
|
|
Lyftu 1 hægri - hjólþrýstingi |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
9.7 |
0.9 |
11.7 |
9.7 |
0.9 |
3.9 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
9.3 |
2.8 |
3.9 |
9.3 |
2.8 |
21.1 |
|
|
Lyftu 1 til vinstri - bremsukraft |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
Lyftu 1 hægra - bremsukrafti |
1 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
| 2 |
0.1 |
1.0 |
8.8 |
0.1 |
1.0 |
0.0 |
|
| 3 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
| 4 |
0.1 |
1.0 |
0.0 |
0.1 |
1.0 |
8.8 |
|
|
Jarðskjálftinn fór |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.2 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.1 |
|
|
Hægri jarðskjálfti |
1 |
1.0 |
0.1 |
0.0 |
1.0 |
0.1 |
0.2 |
| 2 |
0.7 |
1.3 |
12.1 |
0.7 |
1.3 |
0.2 |
|
| 3 |
1.0 |
0.1 |
0.2 |
1.0 |
0.1 |
0.0 |
|
| 4 |
0.7 |
1.3 |
0.2 |
0.7 |
1.3 |
12.2 |
Hnúttilfærsla
Hnúttilfærsla við stöðugt álag (mm)
|
Node númer |
X við tilfærsluna |
Y að tilfærslunni |
|
1 |
2.71 |
0.08 |
|
2 |
2.71 |
0.08 |
|
3 |
1.81 |
2.27 |
|
4 |
1.81 |
2.27 |
|
5 |
1.57 |
0.11 |
|
6 |
1.57 |
0.11 |
|
7 |
0.00 |
16.43 |
Hnúttilfærsla undir lifandi álagi (mm)
|
Node númer |
X við tilfærsluna |
Y að tilfærslunni |
|
1 |
2.74 |
0.07 |
|
2 |
2.74 |
0.07 |
|
3 |
1.82 |
1.33 |
|
4 |
1.82 |
1.33 |
|
5 |
1.59 |
0.10 |
|
6 |
1.59 |
0.10 |
|
7 |
0.00 |
17.32 |
Hliðlæg (lárétt) tilfærsla hnúts (mm)
|
Vinnuskilyrði |
hnút |
Delta x |
hnút |
Delta x |
|
Fór frá vindinum 1 |
1 |
19.39 |
2 |
2.28 |
| 3 |
19.03 |
4 |
4.72 |
|
| 5 |
18.34 |
6 |
5.84 |
|
| 7 |
12.09 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
1 hægri vindurinn |
1 |
4.21 |
2 |
22.48 |
| 3 |
12.34 |
4 |
25.07 |
|
| 5 |
13.42 |
6 |
24.43 |
|
| 7 |
18.93 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Vinstri 2 vindur |
1 |
21.44 |
2 |
5.68 |
| 3 |
26.17 |
4 |
15.76 |
|
| 5 |
25.94 |
6 |
16.85 |
|
| 7 |
21.40 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
2 hægri vindurinn |
1 |
10.35 |
2 |
24.28 |
| 3 |
21.10 |
4 |
30.85 |
|
| 5 |
22.19 |
6 |
30.79 |
|
| 7 |
26.49 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Lyftu 1 til vinstri - bremsukraft |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Lyftu 1 hægra - bremsukrafti |
1 |
3.32 |
2 |
3.32 |
| 3 |
4.85 |
4 |
4.85 |
|
| 5 |
4.95 |
6 |
4.95 |
|
| 7 |
4.95 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Jarðskjálftinn fór |
1 |
4.21 |
2 |
4.18 |
| 3 |
6.22 |
4 |
6.21 |
|
| 5 |
6.34 |
6 |
6.33 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
|||
|
Hægri jarðskjálfti |
1 |
4.18 |
2 |
4.21 |
| 3 |
6.21 |
4 |
6.22 |
|
| 5 |
6.33 |
6 |
6.34 |
|
| 7 |
6.34 |
8 |
0.00 |
|
| 9 |
0.00 |
Niðurstöður hönnunar íhluta
Athugið:
*Að ofan aðeins hluta af allri skýrslunni.
*Myndir hér að ofan eru ekki tengdar gögnunum, heldur allar fyrir sama verkefnið
Þér gæti einnig líkað
Hringdu í okkur
