Stálneyslumat fyrir perúskt trapisulaga stálbyggingarvöruhús

Stálneyslumat fyrir perúskt trapisulaga stálbyggingarvöruhús

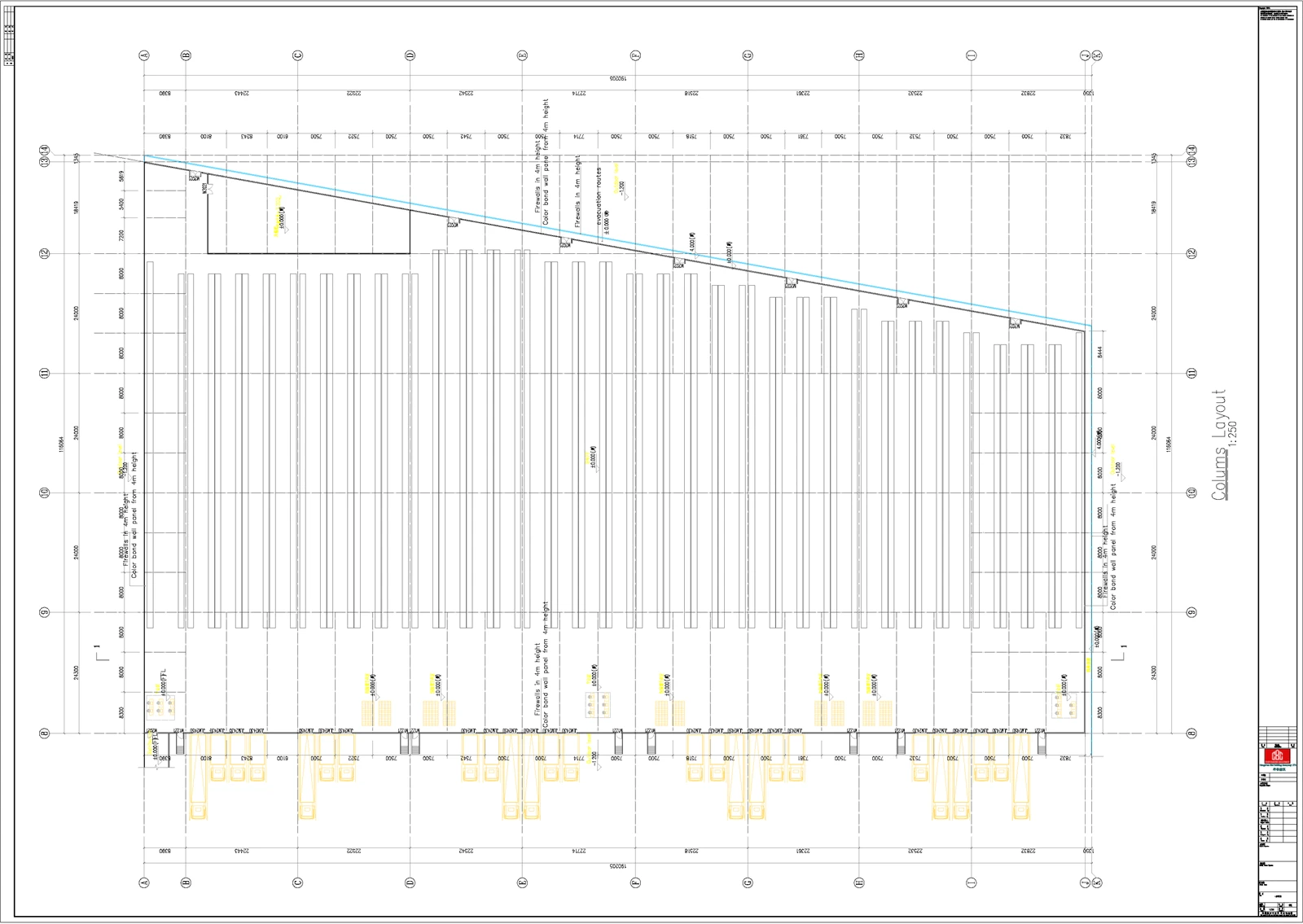

Skipulagsform:Trapesu

Lengd: 190m

Breidd: 80m (mjór endi) / 116m (breiður endi)

Byggingarflötur: 18.620㎡

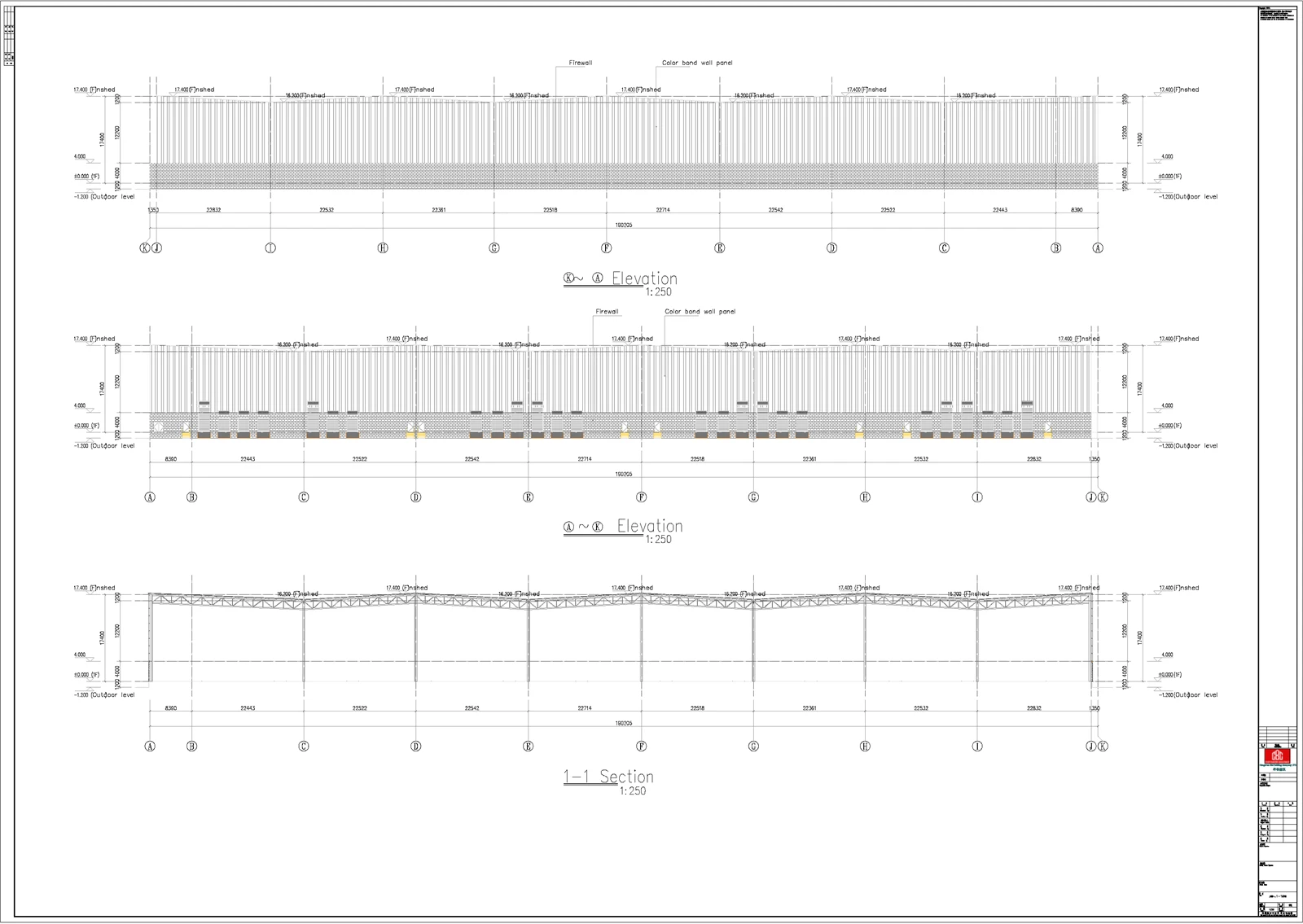

Hæð þakskeggs: 17,4m (há verkstæði)

Gerð uppbyggingar:Truss uppbygging, samfellt span um 22m á span, flóabil um 24m

Framkvæmdarstaðall:Perú staðbundnir byggingarreglur + staðbundið vindálag, snjóhleðsla



Byggt á staðbundnum byggingarreglum í Perú, kröfum um álag á verkefnum og burðareiginleikum (stórt span, há þakskegg) eru ráðlagðar stærðir burðarhluta sem hér segir, með perúskri staðlaðri stálgráðu Gr.50 (jafngildir ASTM A36) fyrir alla íhluti, sem hefur góðan styrk, sveigjanleika og hentar fyrir iðnaðarbyggingarverkefni í Perú.



Efsti strengur og botnstrengur: H-stál, aðlagað að 22m bili og 24m bili.

Hlutastærð: H400×200×8×10 ~ H450×200×10×12

Athugasemdir: Sneiðarstærðin er stækkuð á viðeigandi hátt til að burðarstólpar í breiðu endanum (116m hlið) þoli meira lárétt og lóðrétt álag.

Truss Web Members: Hornstál og I-hlutastál, notað til að tengja saman efri og neðri strengi og flytja álag.

Hornstál: L100×8 ~ L125×10 (fyrir almenna vefmeðlimi)

I-hluti Stál: I140×80×5×7 ~ I160×88×6×9 (fyrir lykilafl-með vefmeðlimi)



Tegund hlutar: H-stál, sem passar við hleðsluna og 17,4m hæð þakskegganna.

Hlutastærð: H450×250×10×12 ~ H500×250×12×14

Athugasemdir: Súluhlutinn á breiða endanum er aðeins stærri til að tryggja stöðugleika burðarvirkisins við ójafna álagsdreifingu.



Spelkur (Top Chord & Bottom Chord): Kringlótt stál eða hornstál, notað til að standast lárétta krafta (vind, jarðskjálfta) og viðhalda stöðugleika truss.

Hringstál: φ20 ~ φ25

Hornstál: L80×6 ~ L100×8

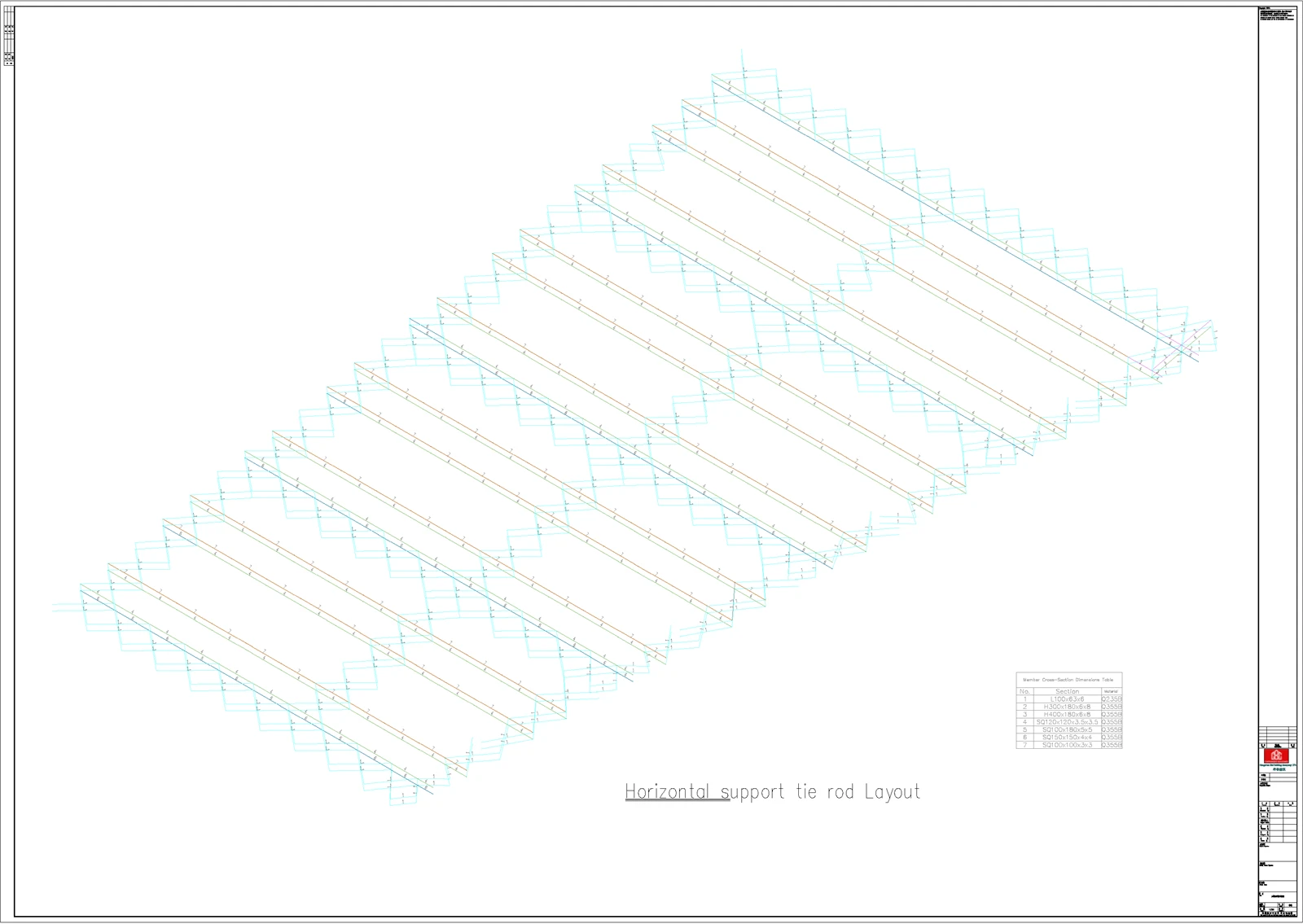

Bindstangir: Stálpípa eða kringlótt stál, notað til að flytja lárétta spennu á milli truss.

Stálpípa: φ114×4 ~ φ140×5

Hringstál: φ22 ~ φ28

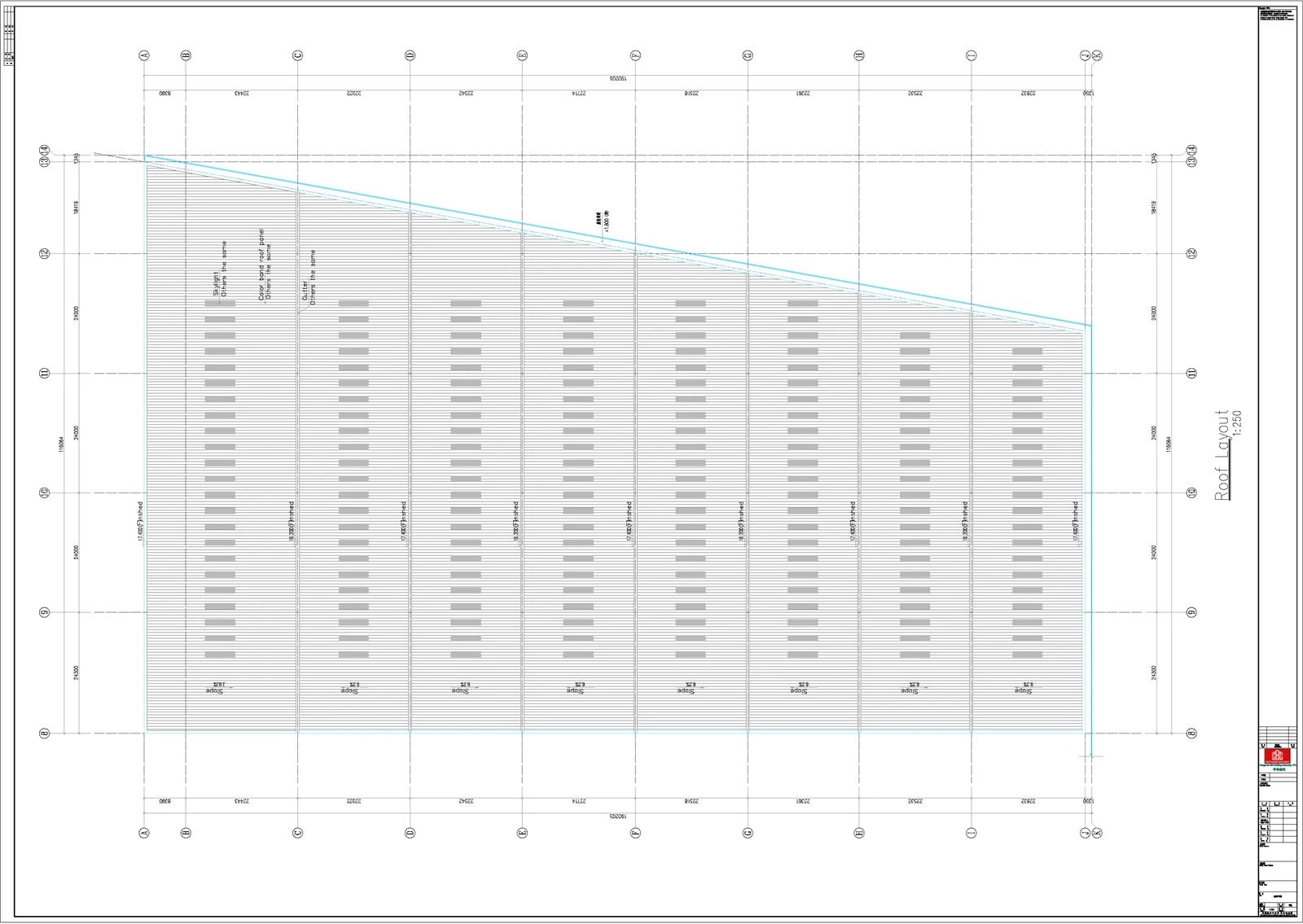

Töfrar (þak): C-þak stál eða Z-þak stál, aðlagað þakálagi og spani.

Hlutastærð: C200×70×20×3.0 ~ C250×75×20×3.5

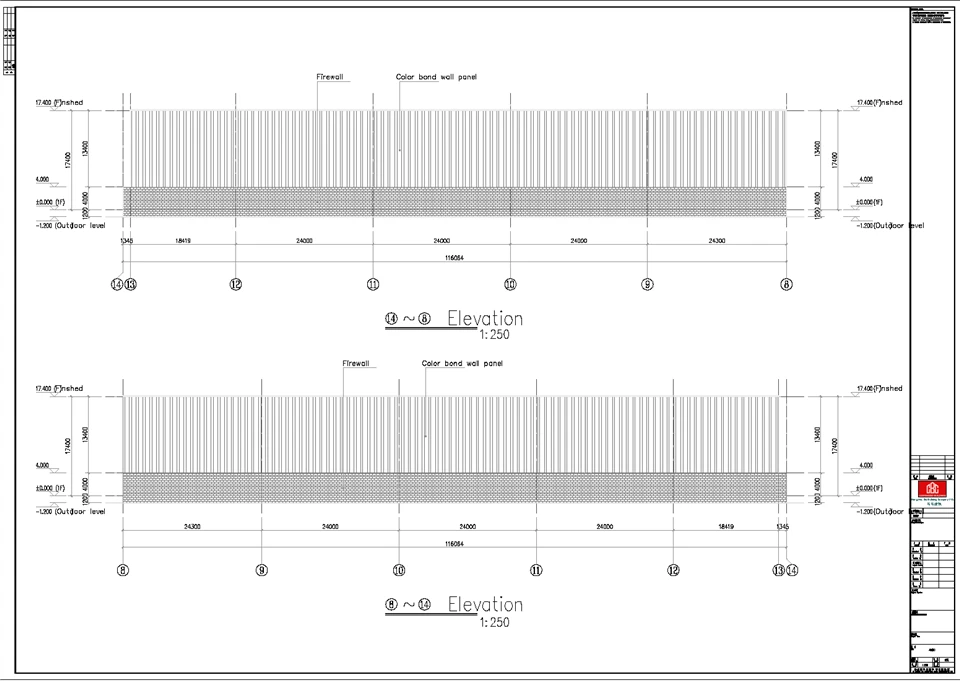

Veggbitar: C-stál sem passa við vegghleðslu og hæð.

Hlutastærð: C180×70×20×2.5 ~ C220×70×20×3.0



Hár-styrkir boltar: Stærð 10.9, sem passa við hlutastærð burðarvirkja, súlna og spelkur, með heit-dýfa galvaniserandi and-tæringarmeðhöndlun.

Sjálfkrafa-skrúfur og hnoð: 304 ryðfríu stáli, notað til að tengja saman grind, veggbita og þak/veggplötur.



Ítarlegar efnistölur eru byggðar á heildarbyggingarflatarmáli 18.620 ㎡, ráðlagðum hlutastærðum og reynslugildi 38 kg/㎡. Sérstök sundurliðun hvers íhluta er sem hér segir (fyrir tilvitnun og efnisgerð tilvísunar):

Tegund íhluta	Stálneysluvísitala (kg/㎡)	Heildarstálnotkun (tonn)	Hlutfall	Athugasemdir
Aðalhljómsveitir (efri strengur, neðri strengur, vefmeðlimir)	18 ~ 22	372.4	52.6%	Byggt á meðalvísitölu 20 kg/㎡, aðalkrafturinn-
Stálsúlur	8 ~ 10	167.6	23.7%	Miðað við meðalvísitölu 9 kg/㎡ sem samsvarar 17,4m hæð þakskeggs
Spelkur og stangir	3 ~ 4	65.2	9.2%	Byggt á meðalvísitölu 3,5 kg/㎡, sem tryggir uppbyggingu stöðugleika
Purlins og Wall Beams	5 ~ 6	102.4	14.5%	Miðað við meðalvísitölu 5,5 kg/㎡, að meðtöldum þak- og veggbeinagrind
Festingar og fylgihlutir	0.5 ~ 1	9.3	1.3%	Þar á meðal há-styrktar boltar, sjálf-skrúfur osfrv.
Samtals	38	716.9	100%	Örlítið frávik frá heildarmati (±1,3%) vegna námundunar





Gerð uppbyggingar:Portal Frame/Truss Workshopmeð stóru spani og háu þakskeggi, sem krefst meiri stálnotkunar en venjuleg verkstæði.

Svæðisaðstæður: Vindur og snjór á strandsvæðum og hásléttum Perú er almennt ekki stór og það er enginn mikill kuldi, þannig að ekki er þörf á frekari stálnotkun fyrir kuldaþol.

Upplifunargildi (Trusses + Stálsúlur + spelkur + Purlins + Þak og veggbeinagrind):

Venjulegt lágverkstæði: 25 ~ 30 kg/㎡

Stórt-span stall með þakskegghæð yfir 15m:35 ~ 45 kg/㎡

Þetta verkefni samþykkirmið-efri gildi 38 kg/㎡til mats, miðað við trapisulaga skipulag og ójafna álagsdreifingu.





Heildarstálnotkun=Byggingarsvæði × Stálneysluvísitala ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 tonn

Mælt tilboð/efnisundirbúningssvið: 650 ~ 840 tonn

Hagkvæm hönnun: Um650 tonn(bjartsýni hlutastærð, hentugur fyrir almennar álagsskilyrði)

Örugg/mikið álag/Hátt staðalhönnun: Um það bil840 tonn(íhaldssöm hönnun, hentugur fyrir mikið álag eða strangar kröfur um kóða)





Staðbundið vindálag, snjóálag og jarðskjálftastuðull: Mismunandi svæði í Perú (strand vs. hálendi) hafa mismunandi álagsbreytur, sem hafa bein áhrif á hlutastærð íhluta.

Hvort það séu tilkranar, upphengdar hleðslur og þakhleðslur: Að bæta við krana eða öðru þungu álagi mun auka stálnotkun verulega.

Hvort þakið/veggurinn samþykkiþungar-þiljur og þykkt varmaeinangrandi bómull: Þungar-þiljur auka álag á þakið og þykkari varmaeinangrandi bómull mun hafa áhrif á heildarálagsdreifingu.

Tegund truss:Tube Truss / H-hluti Stál truss / Angle Steel Truss: Mismunandi truss gerðir hafa mismunandi stálnotkun, og rör truss hefur almennt meiri stálnotkun en horn stál truss.

Bruna- og tæringarþolsstig og staðbundin stáleinkunn í Perú (svo sem Gr.50): Hærra bruna- og tæringarþol mun auka kostnað og stálnotkun og mismunandi stálflokkar munu hafa áhrif á val á hlutastærð.

Ef þú getur veitt eftirfarandi upplýsingar:

Sérstakur staðsetning (hvaða borg í Perú/strönd eða hálendi)

Hvort sem það eru kranar og þakhleðslur

Ég get gefið nákvæmara svið og sundurliðun (aðalbygging/stöng/spelkur) í samræmi viðPerúsk kóða.
