Stálneyslutölfræði, byggingargreining og markaðsgildi CBC SG ECO verksmiðjuverkefnisins á Filippseyjum

Stálneyslutölfræði, byggingargreining og markaðsgildi CBC SG ECO verksmiðjuverkefnisins á Filippseyjum

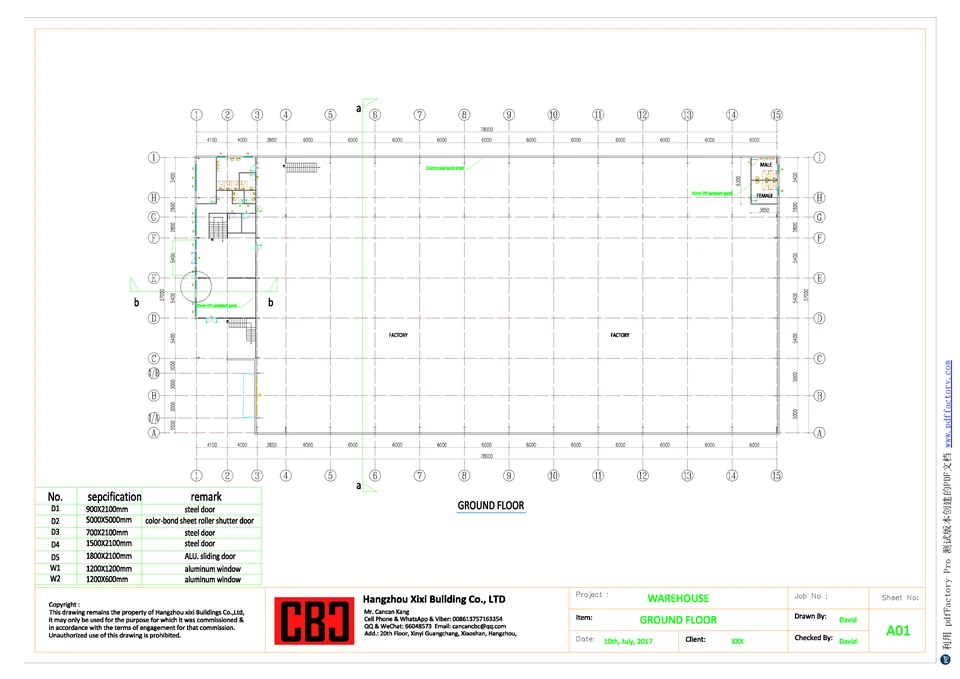

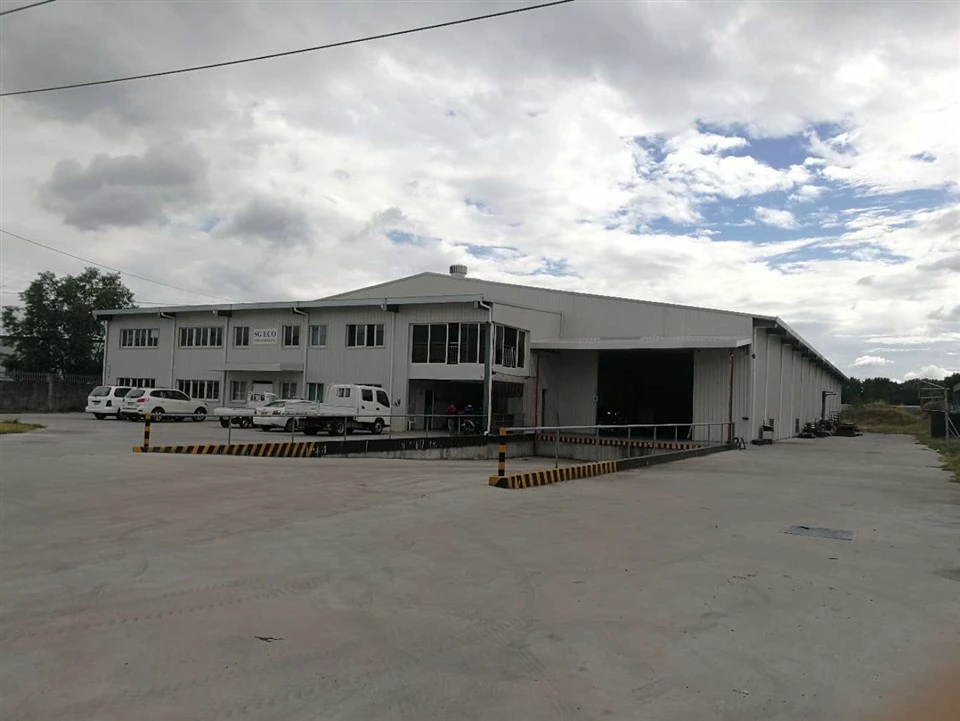

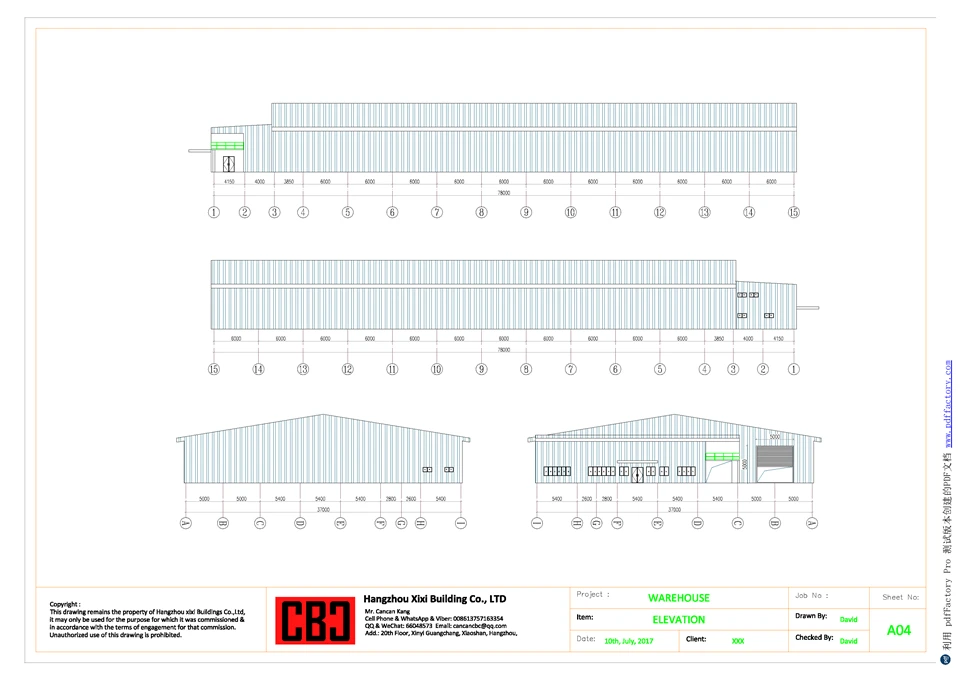

Árið 2017 hannaði og framleiddi CBC forsmíðað verksmiðjuverkefni fyrir filippseyska viðskiptavininn SG ECO. Aðalbyggingin er 70m á lengd, 37m á breidd og 6m á hæð, með 6m bili hvor um sig, fyrir utan vestasta flóann sem er 3,6m. Spennustefnan er ein span án millisúla. Millihæð með 7,4m breidd og 3m hæð er komið fyrir í norðurhluta álversins. Tveggja-skrifstofubygging er staðsett fyrir utan vesturhlið verksmiðjunnar og deilir vegg með aðalbyggingunni. Skrifstofuhúsið er 22m að lengd, 8,15m breidd, 3m hæð á hverri hæð og 6m heildarhæð. Helstu stálsúlurnar nota CBC sérsniðið snið H750 * 300 * 6 * 12mm, þakbjálkarnir eru skipt í tvo hluta: H900 ~ 600 * 250 * 6 * 10 mm og H600 * 250 * 6 * 10 mm. Bæði þak og veggir eru C160*60*20*1,8mm. Millisúlurnar eru H300*200*6*10mm og millihæðarbitarnir eru H400*200*6*10mm. Það eru 6 vindþolnar -súlur í hvorum enda, með stærð H400*180*6*8mm. Geislar skrifstofubyggingarinnar eru H400 * 200 * 6 * 10 mm, önnur hlið súlnanna deilir dálkum vörugeymslunnar og hin hliðin samþykkir sérsniðið snið H300 * 200 * 6 * 10 mm. Þakbitar skrifstofubyggingarinnar eru H300*150*6*8mm.





Stálnotkunartölur eru byggðar á fræðilegri þyngd stálhluta (þéttleiki stáls: 7,85g/cm³), ásamt raunverulegri lengd hvers íhluta, og útreikningsferlið og niðurstöður eru sem hér segir. Fræðilegt vægi hvers hluta er reiknað út í samræmi við formúluna eða iðnaðarstaðlagögn.



Aðalstálsúlur (H750*300*6*12mm): Samkvæmt útreikningsformúlu H-geislaþyngdar er fræðileg þyngd um 102,3 kg/m. Fjöldi aðalsúla ræðst af flóabilinu: heildarlengd aðalbyggingarinnar er 70m, með flóabili 6m (11 flóa) auk vestustu 3,6m (1 flóa), samtals 13 flóar, svo 26 aðalsúlur. Hæð hverrar súlu er 6m. Heildarþyngd: 26 súlur × 6m × 102,3 kg/m=15,958,8 kg ≈ 15,96 tonn.

Þakbitar:
Heildarþyngd þakbita: 47.85 + 21.64=69.49 tonn.

Hluti 1: H900~600*250*6*10mm (breytilegt þversnið), fræðileg þyngd er um 85,2 kg/m. Spönn er 21,6m, 26 geislar (sem samsvarar 13 víkum). Heildarþyngd: 26 geislar × 21,6m × 85,2 kg/m=47,848,32 kg ≈ 47,85 tonn.

Hluti 2: H600*250*6*10mm, fræðileg þyngd er um 57,8 kg/m. Spönn er 14,4m, 26 geislar (sem samsvarar 13 víkum). Heildarþyngd: 26 geislar × 14,4m × 57,8 kg/m=21,640,32 kg ≈ 21,64 tonn.



Þak og veggir (C160*60*20*1,8mm): Reiknaðu fræðilega þyngd í samræmi við C-hluta stálformúluna: (160 + 2×60 + 2×20 - 4×1,8) × 1,8 × 7,85 / 10000 ≈ 5,23 kg/m.
Heildarþyngd purlins: 12.45 + 4.97=17.37 tonn.

Þakstangir: Raðað eftir endilöngu aðalbyggingunni (70m), bil 1,2m (hefðbundið bil), fjöldi grindar: 39m (að meðtöldum vali) / 1,2m + 2=34 stykki. Heildarlengd: 34 stykki × 70m=2380m. Þyngd: 2380m × 5,23 kg/m=12,447,4 kg ≈ 12,45 tonn.

Veggir: Ummál aðalbyggingarinnar (fyrir utan sameiginlegan vegg með skrifstofubyggingunni) er (70 + 36) ×2 - 22=190m. Hæð 6m, bil 1,2m, fjöldi stanga á hlið: 6m / 1,2m + 2=7 stykki. Heildarlengd: 190m × 7=950m. Þyngd: 950m × 5,23 kg/m=4968.5 kg ≈ 4,97 tonn.



Mezzanine íhlutir:
Heildarþyngd millihæðarhluta: 1.48 + 4.92=6.40 tonn.

Mezzanine súlur (H300*200*6*10mm): Fræðileg þyngd er um 41,2 kg/m. Millihæðin er 7,4m á breidd og 70m á lengd, 6m á milli, súlufjöldi: 70m / 6m + 1 ≈ 12 stykki. Hæð 3m. Heildarþyngd: 12 stykki × 3m × 41,2 kg/m=1483.2 kg ≈ 1,48 tonn.

Mezzanine Beams (H400*200*6*10mm): Fræðileg þyngd er um 55,4 kg/m. Raðað eftir breidd milliloftsins (7,4m), bil 6m, fjöldi bjálka: 70m / 6m + 1 ≈ 12 stykki. Heildarlengd: 12 stykki × 7,4m=88.8m. Þyngd: 88,8m × 55,4 kg/m ≈ 4920,72 kg ≈ 4,92 tonn.



Vindþolnar-súlur (H400*180*6*8mm): Fræðileg þyngd er um 38,6 kg/m. 6 dálkar í hvorum enda, alls 12 dálkar. Hæð 6m. Heildarþyngd: 12 súlur × 6m × 38,6 kg/m=2779.2 kg ≈ 2,78 tonn.



Skrifstofubyggingaríhlutir:
Heildarþyngd skrifstofubyggingarhluta: 7.31 + 2.97 + 1.46=11.74 tonn.

Skrifstofubitar (H400*200*6*10mm): Fræðileg þyngd 55,4 kg/m. Tvær hæðir, raðað eftir lengdinni (22m), bil 4m (hefðbundið bil), fjöldi bjálka á hæð: 8,15m / 4m + 1 ≈ 3 stykki. Heildarlengd: 2 hæðir × 3 stykki × 22m=132m. Þyngd: 132m × 55,4 kg/m ≈ 7312,8 kg ≈ 7,31 tonn.

Skrifstofusúlur: Önnur hliðin deilir plöntusúlunum (engin auka stálnotkun), hin hliðin notar H300*200*6*10mm (fræðileg þyngd 41,2 kg/m). Fjöldi dálka: 2 hæðir × (22m / 4m + 1) ≈ 12 stykki. Hæð 3m á hæð, heildarhæð 6m. Heildarþyngd: 12 súlur × 6m × 41,2 kg/m=2966.4 kg ≈ 2,97 tonn.

Skrifstofuþakbitar (H300*150*6*8mm): Fræðileg þyngd er um 29,8 kg/m. Raðað eftir breiddinni (8,15m), bil 4m, fjöldi geisla: 22m / 4m + 1 ≈ 6 stykki. Heildarlengd: 6 stykki × 8,15m=48.9m. Þyngd: 48,9m × 29,8 kg/m ≈ 1457,22 kg ≈ 1,46 tonn.





Samantekt á öllum íhlutum er heildarstálnotkun verkefnisins: 15.96 + 69.49 + 17.37 + 6.40 + 2.78 + 11.74=122.74 tonn. Miðað við stáltap í vinnslu og uppsetningu (hefðbundið taphlutfall 3%-5%) er raunveruleg heildarstálnotkun um 126,2-128,8 tonn. Þessi útreikningur er byggður á fræðilegri þyngd stálhluta og hefðbundnu uppsetningarbili, sem er í samræmi við algenga útreikningsaðferð fyrir stálnotkun stálvirkisverksmiðja.







Verkefnið tekur upp eina-span stálgrindarbyggingu, sem tilheyrir sameiginlegri gáttargrindbyggingu í iðjuverum. Aðalburðar-burðarkerfið er samsett úr aðalstálsúlum, þakbitum og vindþolnum-súlum, sem saman bera lóðrétta álag (sjálfs-þyngd, snjóálag, búnaðarálag) og lárétt álag (vindálag, jarðskjálftaálag). Millihæðin samþykkir efri stálgrindbyggingu, sem er tengd við aðalbygginguna til að tryggja heildarstöðugleika. Skrifstofubyggingin deilir vegg með aðalverksmiðjunni, sem sparar ekki aðeins landauðlindir heldur dregur einnig úr stálnotkun skrifstofubyggingarinnar og burðarvirkistengingin er fyrirferðarlítil og sanngjörn.

Frá sjónarhóli burðarvirkishönnunar hámarkar einni-spanhönnun án millisúla innra rými verksmiðjunnar, sem er þægilegt fyrir skipulag framleiðslubúnaðar og vörudreifingu. Val á hlutastærðum er vísindalegt: Aðalstálsúlurnar (H750*300*6*12mm) og þakbitarnir (H900~600*250*6*10mm) taka upp stóra-hluta H-bita, sem hafa sterka burðargetu og geta uppfyllt álagsþörf stóru{13}}hafnarverksmiðjunnar. Vindþolnu súlunum (H400*180*6*8 mm) er raðað í báða enda til að auka lárétta and-vindafköst mannvirkisins, sem hentar fyrir loftslagseinkenni Filippseyja með tíðum fellibyljum. Millihæðin og skrifstofubyggingin samþykkja meðalstóra og litla H-bita, sem jafnvægi burðargetu og hagkvæmni. C-þráðurinn (C160*60*20*1,8 mm) hefur þá kosti að vera léttur og mikill styrkur, sem getur í raun dregið úr sjálfsþyngd-byggingarinnar og sparað stálnotkun.





Mikil rýmisnýting: Eina-hönnun án millisúla útilokar plásstakmarkanir sem stafa af millisúlum, sem gerir innra rými verksmiðjunnar opið og sveigjanlegt. Það er hentugur fyrir ýmis framleiðsluútlit, sérstaklega fyrir fyrirtæki sem þurfa stór-uppsetningu búnaðar og stór-aðgerðarrými. Millihæðarhönnunin stækkar enn frekar nothæft rými, sem hægt er að nota til geymslu, skrifstofu eða aukaframleiðslu, sem bætir alhliða nýtingarhlutfall byggingarinnar.



Sanngjarnt burðarþol og hár stöðugleiki: Aðalbyggingin notar H-geisla með hæfilegri hlutahönnun, sem hefur framúrskarandi vélræna eiginleika og getur í raun þolað ýmislegt álag. Vindþolnu -súlurnar sem eru raðað í báða enda auka lárétta stífleika mannvirkisins, sem getur í raun staðist högg fellibylja og tryggt öryggi burðarvirkisins. Sameiginleg vegghönnun milli skrifstofubyggingarinnar og aðalverksmiðjunnar eykur heildarheilleika mannvirkisins og bætir stöðugleika skrifstofubyggingarinnar.



Hagkvæmt og orkusparandi-: Val á hlutastærðum er fínstillt og stálnotkun er hæfilega stjórnað (eininga stálnotkun er um 50,2 kg/m², reiknað með aðalbyggingarflatarmáli 2520 m²). C-þræðir eru léttir í þyngd og mikil afköst, sem sparar ekki aðeins stálauðlindir heldur dregur einnig úr kostnaði við grunnverkfræði. Sameiginleg vegghönnun dregur úr notkun byggingarefna og byggingarkostnaði, sem er í samræmi við efnahagslega eftirspurn filippseyskra fyrirtækja fyrir byggingu verksmiðja.



Fljótleg smíði og þægilegt viðhald: Stálbyggingarhlutirnir eru forsmíðaðir í verksmiðjunni, með mikilli vinnslunákvæmni og þægilegri uppsetningu á-stað, sem getur stytt byggingartímann verulega og mætt eftirspurn fyrirtækja um hraða framleiðslu. Stálbyggingarhlutir eru auðvelt að viðhalda, taka í sundur og endurnýta, sem hefur góða endingu og langan endingartíma. Á sama tíma er einingaframleiðsluaðferð stálbyggingar til þess fallin að draga úr byggingarkostnaði og bæta byggingarhagkvæmni, sem er í samræmi við þróunarþróun forsmíðaðra bygginga á Filippseyjum.



Góð aðlögunarhæfni: Uppbyggingarhönnunin er hentug fyrir suðrænt sjávarloftslag Filippseyja. Stóri-hlutarnir geta staðist háan hita, raka og fellibyl á Filippseyjum. Opna innra rýmið er þægilegt fyrir loftræstingu og hitaleiðni, sem getur bætt vinnuumhverfi álversins.





Filippseyjar eru vaxandi markaður í Suðaustur-Asíu, með mikilli uppsveiflu í byggingariðnaði. Gert er ráð fyrir að markaðsstærð byggingariðnaðarins haldi samsettum árlegum vexti upp á 6,8% frá 2025 til 2030 og eftirspurn eftir iðjuverum eykst með hröðun iðnvæðingar. Manila, Cebu og Davao eru þrjár helstu efnahagsmiðstöðvar Filippseyja, með mismunandi iðnaðareiginleika og markaðskröfur. Byggingarhönnun og einkenni þessa verkefnis eiga mjög við um þessa þrjá helstu markaði, sem hér segir:





Manila, sem höfuðborg og efnahagsleg miðstöð Filippseyja, er kjarninn í innlendri iðnaðar- og viðskiptaþróun, með mikilli iðnvæðingu og þéttri dreifingu lítilla og meðalstórra-fyrirtækja (SME), sérstaklega á sviði létts iðnaðar, rafeindasamsetningar og matvælavinnslu. Eftirspurn eftir litlum og meðalstórum-iðjuverum er mikil. Á sama tíma er Manila staðsett í suðrænu sjávarloftslagssvæðinu, með tíðum fellibyljum og háu landverði.

Nothæfi þessa verkefnis í Manila endurspeglast í þremur þáttum: Í fyrsta lagi hefur staka-spanhönnunin án millisúlna mikla plássnýtingu, sem getur mætt þörfum lítilla og meðalstórra fyrirtækja fyrir sveigjanlegt skipulag framleiðslubúnaðar, og millihæðarhönnunin stækkar nothæft rými enn frekar, sem hentar háu lóðaverði í Manila og getur hjálpað fyrirtækjum að spara landkostnað. Í öðru lagi getur vindþolin-hönnun byggingarinnar (fyrirkomulag vindþolna-súlna) í raun staðist fellibyl, sem er í samræmi við loftslagseiginleika Manila. Í þriðja lagi hefur stálbyggingin kosti hraðvirkrar byggingar og lágs kostnaðar, sem getur mætt eftirspurn lítilla og meðalstórra fyrirtækja um hraða byggingu og kostnaðareftirlit. Þar að auki er Manila helsti innflutningsmarkaðurinn fyrir stálvirki á Filippseyjum og hægt er að flytja og setja upp forsmíðaða stálbyggingarhluta verkefnisins fljótt, sem er í takt við þróunarþróun forsmíðaðra bygginga í Manila.





Cebu er efnahagsleg miðstöð Visayas-svæðisins, með þróað sjávarhagkerfi og framleiðsluiðnað, með áherslu á atvinnugreinar eins og skipasmíði, rafeindatækni og textílvinnslu. Eftirspurn eftir iðjuverum er aðallega einbeitt að meðalstórum-verksmiðjum með ákveðna burðargetu og rýmisþörf. Cebu hefur yfirburða landfræðilega staðsetningu, þægilegar samgöngur og tiltölulega lágt landverð miðað við Manila, en það verður einnig fyrir áhrifum af fellibyljum og miklum raka.

Nothæfi þessa verkefnis í Cebu endurspeglast aðallega í: Í fyrsta lagi tekur aðalbyggingin upp stóra -hluta H-bita, sem hafa mikla burðargetu og geta uppfyllt álagskröfur framleiðslufyrirtækja eins og skipasmíði og rafeindatækni (td uppsetningu á þungum búnaði). Í öðru lagi er opna innra rýmið þægilegt fyrir flutning og staðsetningu á stórum-búnaði og hálf-fullbúnum vörum, sem hentar framleiðsluþörfum framleiðsluiðnaðar Cebu. Í þriðja lagi hefur stálbyggingin góða tæringarþol (eftir -tæringarmeðhöndlun), sem getur lagað sig að mikilli raka sjávarloftslagi í Cebu. Að auki eru hafnaruppfærsluverkefni Cebu og byggingu iðnaðargarðs í fullum gangi og hönnun stálbyggingar verkefnisins er í samræmi við eftirspurn eftir byggingu iðjuvera á svæðinu, sem hefur víðtækar markaðshorfur.





Davao er efnahagsmiðstöð Mindanao, aðallega með áherslu á landbúnaðarvinnslu, námuvinnslu og léttan iðnað. Markaðseftirspurn eftir iðjuverum er aðallega lítil og meðalstór-verksmiðja með einfalda uppbyggingu, litlum tilkostnaði og hröðum byggingu. Davao er staðsett í suðurhluta Filippseyja, með hlutfallslega minni fellibylsáhrifum en Manila og Cebu, en háan hita og raka, og efnahagsstigið er aðeins lægra en í stórborgunum tveimur, þannig að fyrirtæki borga meiri eftirtekt til kostnaðarstjórnunar.

Nothæfi þessa verkefnis í Davao er sérstaklega áberandi: Í fyrsta lagi hefur verkefnið hæfilega stálnotkun og lágan byggingarkostnað, sem er í samræmi við kostnaðareftirlitsþarfir fyrirtækja í Davao. Í öðru lagi er byggingarhraði stálbyggingarinnar hraður, sem getur hjálpað fyrirtækjum að koma fljótt í framleiðslu og grípa markaðstækifærin. Í þriðja lagi er uppbyggingin einföld og hagnýt, viðhaldskostnaðurinn er lítill, sem hentar rekstrarþörfum lítilla og meðalstórra-fyrirtækja í Davao. Að auki er Davao að stuðla að byggingu iðnaðargarða og landbúnaðarvinnslustöðva og fyrirferðarmikil uppbygging verkefnisins og sveigjanleg rýmishönnun getur vel mætt þörfum landbúnaðarvinnslu og námuvinnslustöðva, sem hefur sterka samkeppnishæfni á markaði.





Heildarstálnotkun CBC SG ECO verksmiðjuverkefnisins er um 128,8 tonn. Verkefnið tekur upp eina-þynnu stálgrind með hæfilegri hönnun, samsettu skipulagi, mikilli plássnýtingu, góðum stöðugleika og hagkvæmni. Byggingareiginleikar verkefnisins eru mjög í samræmi við loftslagseinkenni og markaðseftirspurn Filippseyja. Í Manila getur það mætt þörfum lítilla og meðalstórra fyrirtækja fyrir pláss- og kostnaðareftirlit; í Cebu getur það lagað sig að álagskröfum framleiðsluiðnaðarins; í Davao getur það mætt þörfum fyrirtækja fyrir litlum tilkostnaði og hröðum byggingu. Með stöðugri þróun filippseyska byggingariðnaðarins og aukinni eftirspurn eftir iðjuverum, hefur þessi tegund af stálbyggingarverksmiðju víðtæka markaðsnotkun og kynningargildi á helstu Filippseyjum mörkuðum eins og Manila, Cebu og Davao. Á sama tíma, þar sem Filippseyjar treysta á innfluttar stálvirki, eru forsmíðaðar stálbyggingarvörur þessa verkefnis í samræmi við markaðsframboð og eftirspurnareiginleika Filippseyja og hafa góðar markaðshorfur.
